как подключить сигнал

[Sash1a 1]

привет всем

есть вопрос по поводу електрооборудования. Не знаюдоступно я опишу (не електрик, но примерно знаю)

1.не работает сигнал (когдато по слухам он работал)

старое подключение 2 провода (один из них +, второй не минус и не плюс) и через реле к сигналу и не фафакает

начал искать что и куда, дошол уже до руля, разобрал руль (руль от субару вроде) и там 2 провода (НЕ 1 как в жигулях минус на разрыве) 1 из тех проводов креплён в руле на масу, а второй не (+ на нём тоже нету) и тут я вообще потерялся что и куда?



машина Нива (но там всё переделано, от нивы только кузов, проводка тож переделана -если её можно назвать проводкой)

просто как проще сделать тот сигнал (сигнал корпус это -, и один проводок в него +)

[Sash1a 1]

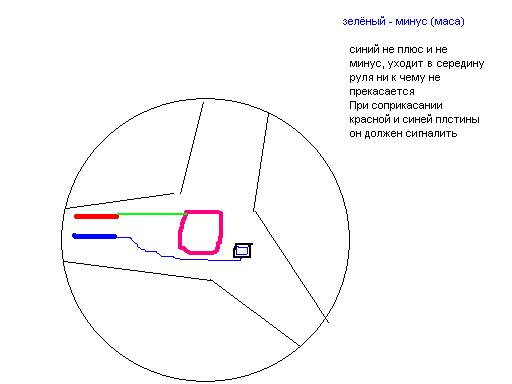

вот нарисовал схемку руля и более менее всё стало ясно

получается что это как в обычном руле (минус на розрыве) и подключаестся как сигнал через релюшку?

[alexd 1]

Реле сигнала РС 528 ( 3 контакта), управляется минусом с фафакалки.

Сигнал одним контактом сидит на корпусе (-), + приходит через реле, которое управляется кнопкой сигнала. Схема рулит.

Змінено 6 жовтня 2010 користувачем alexd

[Sash1a 1]

да я вроде уже разобрался.

там 1 провод уходит в середину руля и я не могу его (руля снять) чтобы найти его конец

[Ghost in shell 27]

Еще и реле сигнала какое-то выдумали... Чтобы было что искать по магазинам?

Чем обычное не устраивает?!

[alexd 1]

Ghost in shell, Тогда нарисуй ему схему подключения через обычное, типа 527 реле, чтоб не искать по магазинам.



Думаю, уже не актуально. Человек будет обращаться к "спецам".

Змінено 6 жовтня 2010 користувачем alexd

[Sash1a 1]

Ghost in shell,



Думаю, уже не актуально. Человек будет обращаться к "спецам".



так точно

как подключать сигналс релюшкой я знаю, просто в самом руле есть подводные камни)

[alexd 1]

У меня вообще руль от БМВ, так там 4 кнопки и никаких камней.

[igor 27]

Sash1a, СМОТРИ ниже (по удлиннителю) должно быть контактное кольцо

[Sash1a 1]

Sash1a, СМОТРИ ниже (по удлиннителю) должно быть контактное кольцо



щупал тестором чтобы найти выход - безрезультатно

[alexd 1]

Sash1a, У руля есть свой "корпус", арматура что ли, она, через шлицы рулевого вала, контактирует с массой автомобиля. При нажатии кнопки клаксона, масса коммутируется на контактное кольцо руля и далее, через поводок подрулевого переключателя, на управляющую обмотку реле сигнала. И вся любов.

[Geva 1]

Народ купил Сигнал Посилання не могу розобратьса со схемой подключения можете помочь ?

[ajm 379]

со схемой подключения можете помочь ?

а в чем проблема? плюс к плюсу, минус - на масу

[igor 27]

Ну гдето так

[Geva 1]

Ну гдето так



Спасибо большое !!!

Змінено 24 листопада 2011 користувачем Geva

[serg34 1]

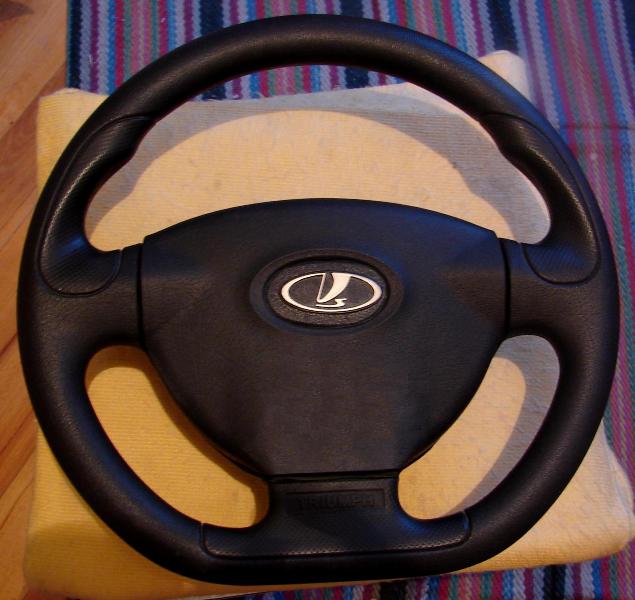

А что может быть если поменял руль с родного на вот такой и пропал сигнал,нужно ли делать на нем какието доработки?

[igor 27]

serg34, смотря какая там начинка внутри
