Шкалы приборов ВАЗ-классика

[MONK 1]

Блин, как вы делаете такие шкалы? вырезаете на матовой фотобумаге в рекламной агенции? А то не пойму и нигде не могу подробно найти. И цвета как меняете в некоторых местах, если вырезаете то это пленочка какая то сзади просвечивающая? Расскажите кому не трудно весь процесс

[Yan 6]

ок да?

[VAZRACER 2]

MONK, Вот наслаждайся!!!!!! Посилання

[borzoj 1]

MONK, мені шкали робив nands444, все інше сам.



Робив майже все те що і John, але замість світлодіодів у велику шкалу вклеював світлодіодну стрічку, трішки геморно але дешевше і свердлити нічого не потрібно. Також не розумію навіщо Джон до світлодіодів ліпив резистори, так як є білі світлодіоди 12вольтові.

[nands444 1]

попробуй поставити світлодіоди кольорові з лінзами(вони майже всі такі) замість лампочок на 12 вольт. Також потрібно памятати що напругу в авто може бути вища ніж 12вольт тому потрібно становити на всі всітлодіодні стрічки та світлодіоди кренки(стабілізатор напруги).

[MONK 1]

Всем спасибо, скоро наверное буду делать себе))

[Лёха 01 1]

Пацаны,хочу такую же панель)))Кто может это сделать?

[Yan 6]

Пацаны,хочу такую же панель)))Кто может это сделать?

ты и можеш сделать.

здесь каждый сам делает

ето елеметрано

[borzoj 1]

В принципі закінчив свою панель приладів, фото в посту 75 . Великого фото огляду не буде , не робив багато фоток.

В принципі як і писав вище, все робив майте те саме що і John .

Тільки підсвітку малих приладів не міняв кардинально, залишив штатні місця але замість лампочок втикнув світлоди цькольні білі з обрізаними головками, ну і сам корпус обмотував фольгою для розсіювання.

" rel="external">Посилання

УФ діоди та з точував голови, припаював резистор до плюсу і кріпив на прилади з верху. Головне щоб не виступали за стрілку, так як будуть мішати приляганню шкал з переду.

" rel="external">Посилання

Всовую все в корпус і дивлюся. Я трішки зробив для себе легше з завальцовкою , можливо хтось і скаже що халтура але мені вони більше так подобаються. Значить я викинув стікло з однією пласмаскою яка виступала з приладу, і вийшло так:

" rel="external">Посилання

Всі прилади малі робив однаково крім економайзера, в нього я всунув тільки один УФ діод, але ефект не поменшав.



Спідометр робив за допомогою світлодіодної стрічки. Три куски по три діоди з паював буквою "П"

" rel="external">Посилання

І вклеював в прилад. З двох кінців цієї стрічки виводив проводи за прилад, просвердливши в приладі отвори.

" rel="external">Посилання

" rel="external">Посилання

УФ діоди кріпив як John , тільки замість одного вліпив два.

Далі все монтував назад, ну і світиться як на фото.

З тахометром були більші проблеми, так як там є плата яку потрібно виносити зовні. Але знову я пішов найменш важким шляхом, просто з паяю стрічку вмонтував поверх плати, ось так

" rel="external">Посилання

ну і так світиться.

" rel="external">Посилання

Мінус такої дії можна помітити, зліва і з права діоди ближче і світять типу точками, но це на фото так гарно і яскраво, в реалії цього майже не помітно.

Всі стрілки фарбував флюрисентная фарбою.

На показники поворотів, ручник, світла використав світлодіодні цокольні лампочки. Один мінус вийшов з поворотами і ручником. Так як ручник не світиться взагалі на цих лампочках ,а повороти залишаються світитися після їх виключення.

Рішення знайшов в інеті: на ручнику потрібно відключити реле Р492, а з поворотами потрібно до лампочки допаяти паралельно резистора. Цього ще не робив, на вихідних займуся.



Зібрав і установив.

" rel="external">Посилання

" rel="external">Посилання

" rel="external">Посилання



Використаний матеріал:

- Шкали приладів - 110грн

- світлодіоди білі цокольні 7шт - 5грн/шт = 35

- УФ діоди 13шт - 2.5грн/шт = 32,5

- світлодіодна стрічка 6шт - 4грн/шт = 24

- світлодіоди різнокольорові в показники (ручник, повороти і т.д) 6шт - 5грн/шт = 30

- провід 4м - 2грн/м = 4

- фарба - 30грн

- інший матеріал 25грн

ІТОГО ~ 280грн

Це не враховуючи що було куплено всього десь на 330грн. так як світлодіоди в показники приладів ручника, повороті, були куплені з плоскою головкою по 3.5грн 7шт, але вони не підійшли, так як потрібні були точкові. ну і т.д. Тобто хто дійсно цим хоче зайнятися то десь на таку суму і розраховуйте. Хоч можливо хтось і дешевше зробить. Часу це зайняло два тижні, не спішливої роботи, між новим роком, Різдвом і іншими святами.



І ще похвастаюсь. З залишків стрічки зробив собі підсвітку в салон. Тобто замість лампочок по 25-35грн я за 8грн зробив теж не погану підсвітку.

" rel="external">Посилання

освітлює просто чотко.

Детальне розповім , якщо комусь цікаво. Або зніму відео на вихідних.

Не судіть сильно за недоліки, вони є в усіх. Я своєю роботою задоволений. І вам того ж бажаю.

Дякую

[Лёха 01 1]

Да не вопрос,сделаю ещё прикольней)))))

[Yan 6]

Да не вопрос,сделаю ещё прикольней)))))

удачи) а мы поможем советами)

[nands444 1]

borzoj

Молодуць, гарно зроблено всетаки поставив світлодіоди на лампочки.



Не забудь контролер напруги на підсвітку зробити щоб не погоріли діоди та стрічка.

Змінено 17 січня 2012 користувачем nands444

[borzoj 1]

Не забудь контролер напруги на підсвітку зробити щоб не погоріли діоди та стрічка

в мене він присутній, стоковий. думаю підійде. Але регулює не великий діапазон. Ну це вже з іншої опери.

стеки поставив світлодіоди на лампочки

не зрозумів , що куди поставив???



nands444, і за вольтметр окреме дякую.

[Лёха 01 1]

удачи) а мы поможем советами)



Yan,Привет,вот и потребовался первый совет-Если ты в курсе насчёт монтажной пены(переделка и ремонт торпеды),скажи,чем будет лучше её покрыть?Я думаю шпатлёвка для пластика и барашек(есть классный типа латексной основы получается).Заранее спасибо)

[borzoj 1]

і цікаві є ефекти, світлодіодна лампочка ручника і підсоса не хочуть взагалі загоратися хоч міняєш її на стандартну все працює. І показник поворотів після його виключення ще деякий час блимає.

розібрався і з цим дефектом. Можливо це тільки в мене на проводкі підсоса і акума + і - по іншому підключені, із за цього світлодіоди не світяться, простій лампочці по барабану. Поміняв місцями все працює чудово. А до лімпочки показників поворотів допаяв паралельно резистор, тепер працює чудово.

[T@ras 1]

Всем привет! вот недавно задумался тоже зачюдить приборку!пошарился по нету и вот что нашол!!!!

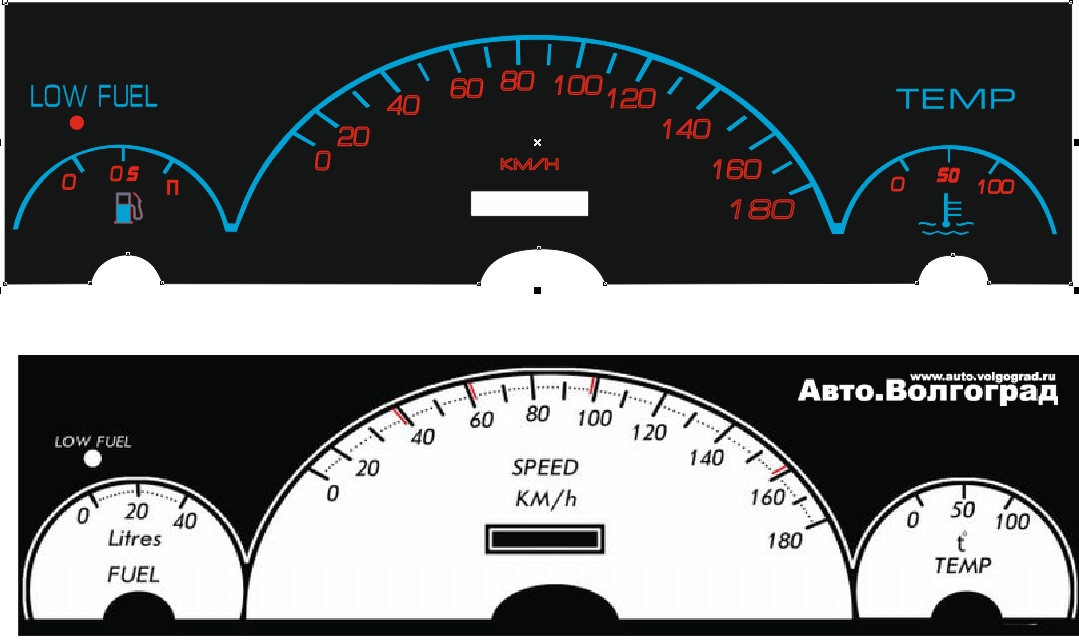

Верхняя шкала в векторе

нижняя проско картинка (Образец)

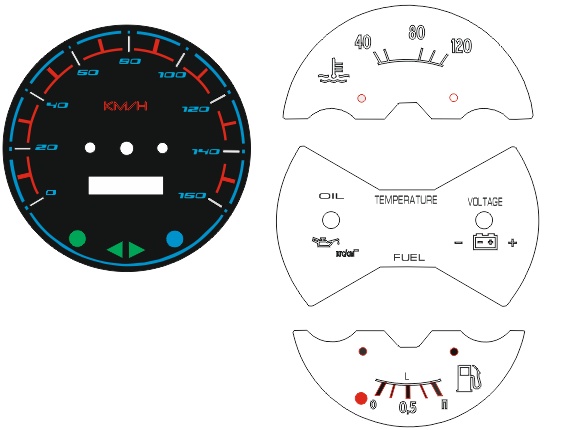

Также есть и на 21053

Кому нужен файл в кореле пишите на мыло udav35@mail.ru!!!

[MIWA 1]

скиньте хтось якщл маєте шкали на 2106 в форматі Corel

misha90@meta.ua

[Drulya_zp 1]

Кому интересно ? Посилання Хочу и себе такую замутить...

[Dandy 2]

Всем привет! вот недавно задумался тоже зачюдить приборку!пошарился по нету и вот что нашол!!!!

Верхняя шкала в векторе

нижняя проско картинка (Образец)

Также есть и на 21053

Кому нужен файл в кореле пишите на мыло udav35@mail.ru!!!



Если надо закину еще одну картинку (с которой я себе делал шкалы) ну и конечно результат кину.



Всем привет! вот недавно задумался тоже зачюдить приборку!пошарился по нету и вот что нашол!!!!

Верхняя шкала в векторе

нижняя проско картинка (Образец)

Также есть и на 21053

Кому нужен файл в кореле пишите на мыло udav35@mail.ru!!!



Если надо закину еще одну картинку (с которой я себе делал шкалы) ну и конечно результат кину.:br:

[MONK 1]

Скиньте и мне шкал кому не жалко в формате корела, кидайте то, что есть!

" rel="external">Посиланняvalentin.dobrovolscky@yandex.ua" rel="external">Посилання

[odeskin 3]

Вот я кое что, што я смог на рыть:Посилання

Змінено 19 лютого 2012 користувачем odeskin

[Ігорко 1]

Скиньте на ваз 2101 пожалуйста, кому не лень, вот мило shymkiv@meta.ua.

[ViN_As 1]

"приборку не могли вытянуть или что?"

я немогу ((((:(8 (:bc:

[andrik_r 6]

"приборку не могли вытянуть или что?"

я немогу ((((:(8 (:bc:





Надо снять блок предохранителей вывесить их на проводах вниз просунуть руку рукой защелку отогнуть и толкнуть а также открутить трос спидометра и выдвинуть



У меня тяжело входит и выходит но я защелку согнул и теперь легче снимать

[ViN_As 1]

моя

извините за качество , но в живую
