Електронний годинник замість штатного.

[vitus 1]

какая это редкая вещь ? в Харькове на любом автобазаре хоть-круглые,хоть-прямоугольные

Змінено 12 лютого 2012 користувачем vitus

[Andriy_IF 13]

С батарейками не проблемма - два проводка наружу и два пальчика в кассету.

А так надежность - как и у всех китайцев. Правда, напряжение меряет точно.

Время может перескочить четко на полчаса иногда, если долго маслать стартером.

[Andriy_IF 13]

Вот случайно попал: Посилання

[AlexandrB 55]

Разберите его и посмотрите качество изготовления - сразу отпадет желание покупать... У меня сдохли и уже давно - на каждой пятой секунде - обнуляются минуты и секунды, оттого на них вечное время 5:00 .

Угол обзора экрана - никак не для водителя - однозначно. В общем один негатив, хотя нет - хороший корпус чтобы сделать в нем самому свои часы.

[nazgul 40]

AlexandrB, Алесандр это вызов, может стоит сделать аналогичный девайс для клуба или даже его себестоимость будет мегодорогой?

[andron1313 42]

на часы внимания не обращаю,, мне нужен только вольтметр который довольно точьный. и термометр который в мороз на +2 завышает

[AlexandrB 55]

AlexandrB, Алесандр это вызов, может стоит сделать аналогичный девайс для клуба или даже его себестоимость будет мегодорогой?

С Вашими аппетитами,господа, я смотрю мне уже можно будет скоро работу бросать - привлечь клубней и открыть интернет магаз, всяческих девайсов 2101.

А по теме :

a) - где брать корпуса часов?

б) - мегадорогой думаю не будет, но деньжко потянет - не можем мы (Украина) с китайцами конкурировать никак, у них там небось себестоимость всего девайса, выходит как один ЖК дисплей для наших часов, остается только качеством бить и удобством юзанья и доп функциями...

[ajm 379]

a) - где брать корпуса часов?

можно сделать начинку под корпус троечных часов, а корпус желающие сами найдут - неработающие тройкины часы пока не проблема

[borzoj 1]

AlexandrB, ви купуєте 2-3 годинника від 2103-06 робите такі девайси і продаєте але просите щоб вам + до ватрості висилали старий годинник.

[AlexandrB 55]

Можно просто сделать внутренности, а пихать пилить и строгать будет сам пользователь )))

[borzoj 1]

Ну так прошу. Можете щось придумати а ми підтримемо. Але потрібно це було думати до того як я замовив цей годинник. Придумаєте щось ліпше і дешевше, то мене жаба задаве. Але на користь одноклубників можна і постаратися, і ту жабу задавити

[nands444 1]

Можна спробувати спаяти годинник.

[Wild 108]

AlexandrB, уже сам задумывался о таком... но с радиодеталями я на Вы!



лично для меня было бы нормально сегментный дисплей часов желательно с горящими сегментами... и доп питание от батарейки... при наличие доп питания от батарейки кнопки которыми выставляется время можно переместить в бардачок, как и саму батарейку! в идеале хотелось чтобы светило поярче чтобы стекло часов сразу затонировать!



на радиорынке только полуфабрикаты под вольтметр... под часы никто ниче не знает...



как вариант еще думаю купить дешовый китайский настольный будильник и внедрить его в стоковые часы с батарейкой в бардачке... но подстройка часов сложна будет (((

[AlexandrB 55]

У меня как-то попросили внедрить китайский будильник на семисегментниках в Опель, ничего из этого путного не вышло - т.к. в нем применяется динамическая индикация с достаточно малой частотой обновления, в результате - на ходу этот будильник так бил по глазам водителя, что невозможно было ездить - т.е. водитель боковым зрением улавливал куски разрядов (сегментов) в хаотическом порядке, особенно проявлялось на выбитой дороге, когда всё трусит. Из-за этого от будильника мы отказались - он применим только на неподвижных объектах, а у меня дома валялся набор советских мсхем для часов - ИЕ18 ИЕ13 ИД2 - это так чказать классика жанра часов, на которых и были сделаны в итоге часы - там тоже динамическая - но водитель чувствовал себя комфортно, т.к. частота обновления была выше. Девайс имеет 5кнопок. Это как говорится, вариант когда дешево и сердито. По виду было что-то наподобие Посилання , только без микроконтроллера.

Чтобы вы были в курсе вопроса, расскажу еще кое что из собственного опыта:

Если затевать насветодиодных семисегментниках (для часов их нужно 4шт), то целесообразно наверное применить часы на контроллере и обязательно заюзать микросхему RTC, которая по сути и есть часы с календарем, в ее обвязке часовой кварц и литиевая батарея, это позволить работать часам после выкл массы, и будет все "как по книжке".

Но - применение 4 семисегментников - дает нам только часы, без вольтметра и температуры, либо надо переключать кнопкой режимы по кольцу - это я ненавижу, мне нравится чтобы сразу все было видно.

Еще такой нюанс - надо чтобы ночью яркость сегментов притухала - иначе сильно бъет по глазам водителю, а если сделать меньше - днем плохо видно.



Применять символьный ЖКшник с подсветкой - решаются все вопросы, но символы маленькие, а хотелось бы часы большими, а напряжение маленькими..

Поэтому графический дисплей - но стоит он, увы, недешево, да и минимальная его длина 122мм, что не лезет в часы, но даже в таком раскладе по самым скромным подсчетам, на часы,термометр(in, out), вольтметр, только по стоимости ключевых деталей мы уже наколядовали тут не менее чем на 150грн..

Отаке.... так что Китай рулит и дальше

Змінено 16 лютого 2012 користувачем AlexandrB

[borzoj 1]

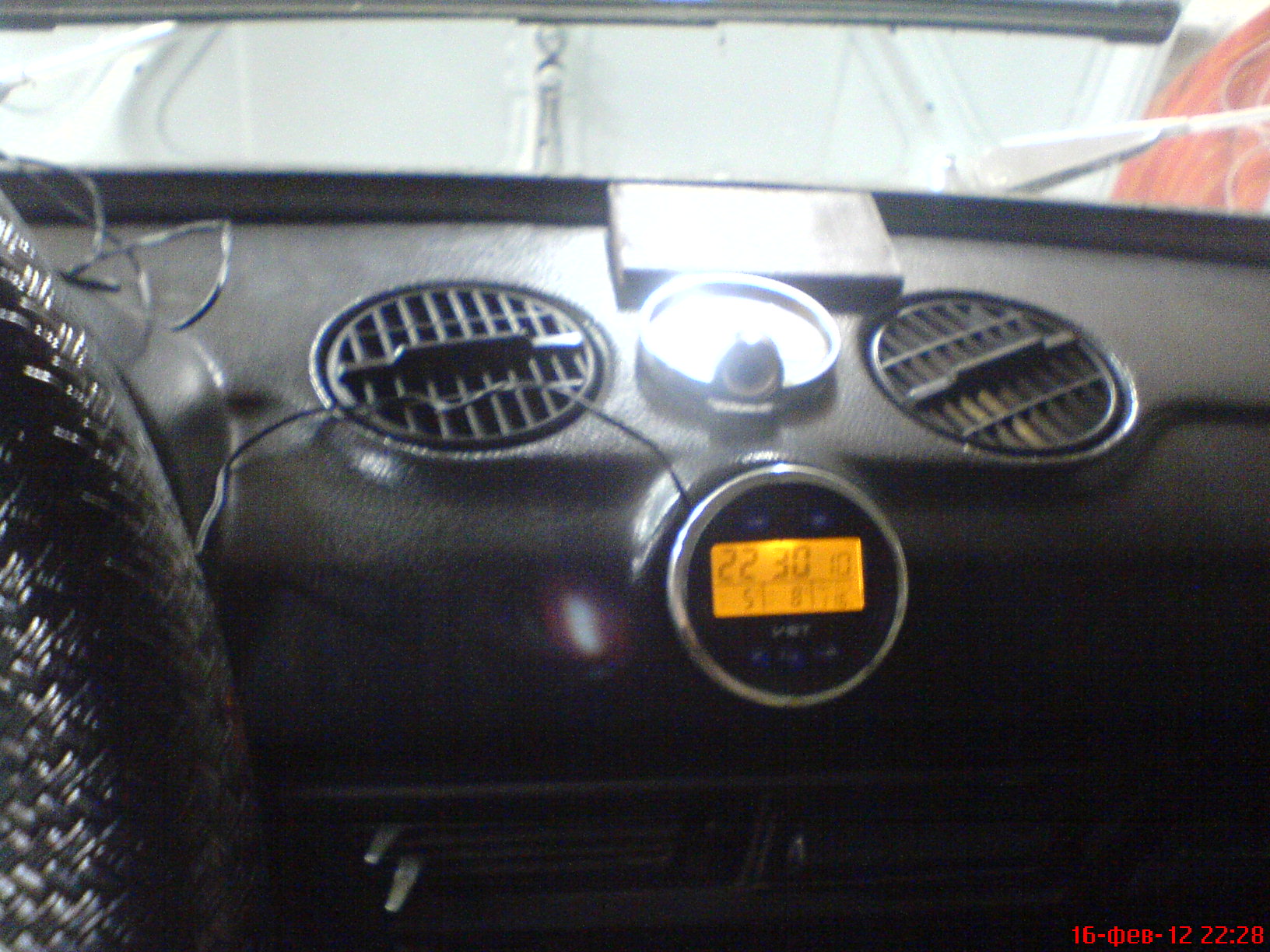

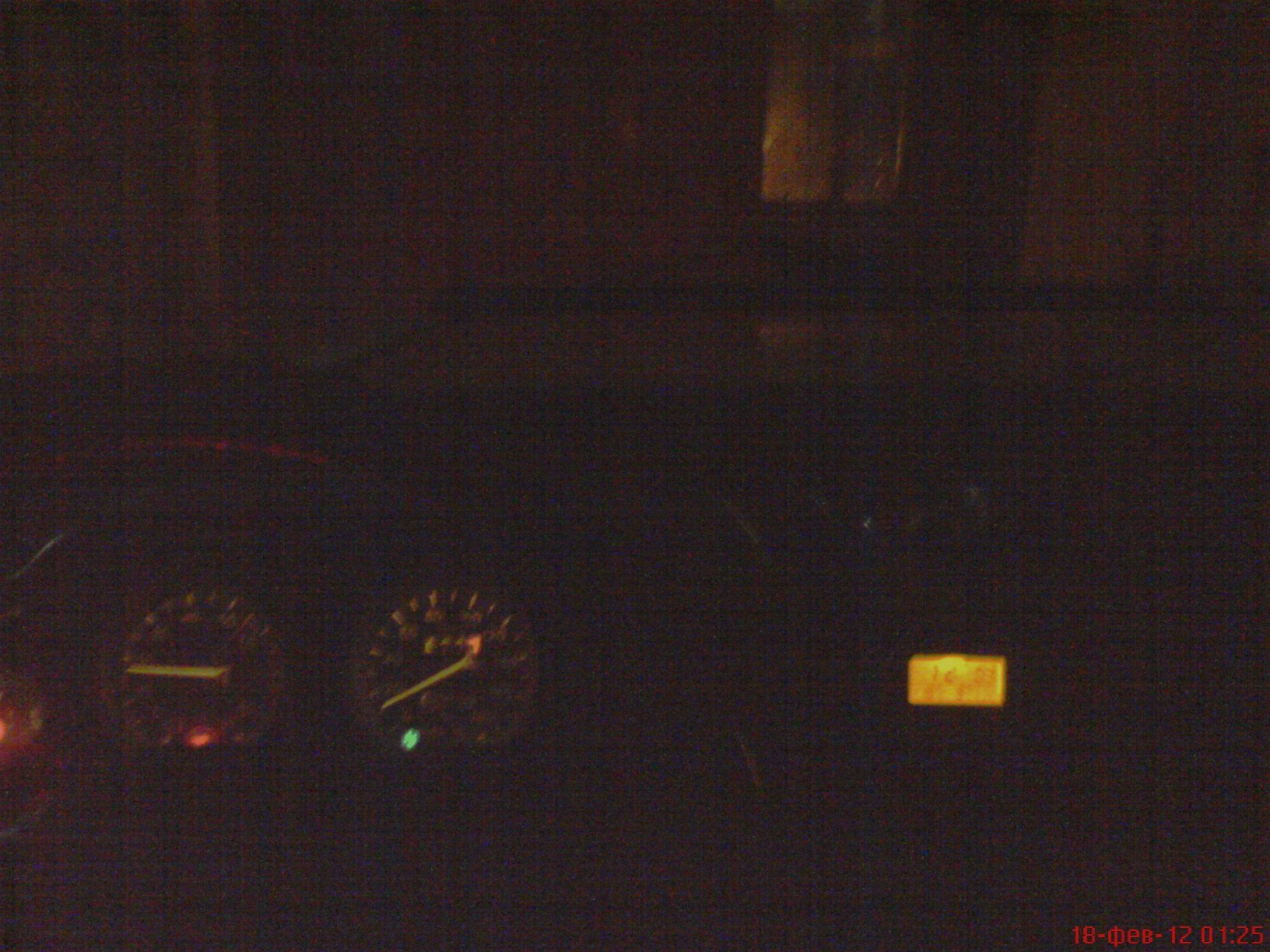

Приїхав китайський годинник, поставив, працює тільки в холодній машині не хоче показувати цифри дисплею зовнішньої температури. Внутрішній детчик вивів в сторону бардачка.

" rel="external">Посилання

" rel="external">Посилання

[Slava_ 1]

Доброго времени суток всем! Я себе немного эти часики переделал. Вывел разъемы датчиков, и заменил подсветку, пока яркость не регулировал, оставил как есть. Есть распайка проводов внутри часиков, если интересует кого, могу выложить фотки.

[WAZ 300]

Есть распайка проводов внутри часиков, если интересует кого, могу выложить фотки.



интересует)

[borzoj 1]

Вывел разъемы датчиков

а куди ви їх вивели??? І навіщо через годинник виводили, невже не можна було в сторону бардачка вивести, не було б цього проводу з під годинника.

В мене два проводи виведені в сторону бардачка, один в салоні зачеплю а інший виведу в сторону дверей.

[Slava_ 1]

Проводов в салоне не видно, датчик внешний я закрепил возле левой фары, а внутренний пока возле левой стойки за ремнями.

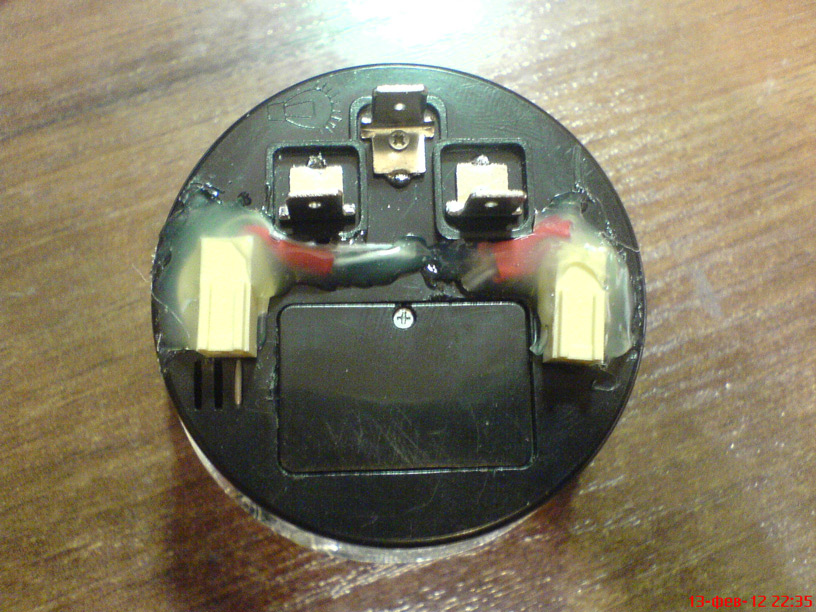

Выводы пд датчики вот такие

[Slava_ 1]

компьютерные разъемы

[Slava_ 1]

Схемы распайки проводов в часах VST 7042 v . В интернете нашел только старого образца плату CHQ7042-1 2006-?1-8 . По аналогии подобрал к своей 2010-6-2 CHQ7042-v



Посилання

Посилання

Посилання

Посилання

[MiXaL888 1]

підкажіть де можна цей годинник поставити в стандартну панель ваз 2101???? І ще ці всі перепайки необхідно робити тільки для того щоб батарейку можна було міняти в іншому місці а невитягувати його кожен раз?????

[MONK 1]

Кто знает где купить такие часы? А то они от морозов начали плохо показывать, а потом вообще пол дисплея не показывало, прижимаешь пальцем дисплей более менее видно, но надоело хочу новые!

P.S. это часы VST 7036, гугл показывает по Украине только оптовиков!



Змінено 22 лютого 2012 користувачем MONK

[Slava_ 1]

підкажіть де можна цей годинник поставити в стандартну панель ваз 2101???? І ще ці всі перепайки необхідно робити тільки для того щоб батарейку можна було міняти в іншому місці а невитягувати його кожен раз?????



Распайку делал чтобы можно было вывести датчик внутренний за пределы корпуса часов, и заменить проводки, они там сами отваливаются. У меня торпедо от 06 установлена, так они как штатные. А копеечную торпеду, посмотри вариантов много VST делают разные конфигурации, вот здесь можно посмотреть Посилання



Кто знает где купить такие часы? А то они от морозов начали плохо показывать, а потом вообще пол дисплея не показывало, прижимаешь пальцем дисплей более менее видно, но надоело хочу новые!

P.S. это часы VST 7036, гугл показывает по Украине только оптовиков!



Там внутри часов можно дожать винтики которые соединяют дисплей через контактную площадку с платой, должны заработать. Если будут плохо показывать, то нужно ослабить все винтики, скажем зубочисткой, сдвинуть чуть- чуть контактную площадку, потом обратно затянуть винты и посмотреть результат. Себе таким образом выставлял после переделки часиков.

[borzoj 1]

MONK, ось що знайшов Посилання

І в тебе дисплей постійно не показує, чи тільки як холодно в салоні?
