Помогите подключить новый девайс.

[777fox 1]

Давно мечтал что-то придумать с обдувом и обогревом заднего стекла. Достало уже лед в салоне с окон збивать, а летом перегар тряпками протирать через каждые 10 минут. Менять стекло с обогревом можно, но пока оставил как самый запасной вариант. Сегодня нашёл на рынке автомобильный фен для заднего стекла. Включается в прикуриватель, на нем переключатель 3 положения, выкл, горячий, холодный.

Дует хорошо, быстро нагревается.

Что непонравился, провода недостают до прикуривателя, буду вечером удлинять. И при включение в прикуриватель електронный датчик оборотов начинает дуреть и неправельно показывать обороты. Возможно от того что этот электронный датчик я тоже подсоединил к прикуривателю. Горячий режим хорошо кушает электричество, на 1,5-2В. напряжение падает в сети. Пока холодно буду использовать от прикуривателя.

Но на будущее хочется зделать по человечески:

- 1.питание от акума через предохранитель

- 2.включение через реле

- 3.если выключен ключ зажигания, чтоб тоже не работал

- 4.переключение горячий, холодный - зделаю на панели управления.

В электро проводки пока не силен, с чем имел дело понимаю, с чем нет нужно на пальцах видеть.

Мне пока непонятно как зделать 3 пункт, пока только в голову приходит использовать провод на магнитофон от замка для управления реле.

Игтересно, кто бы как подключил

[puh 1]

провод только замени полностью, себе поменял на 2,5 квардата, трехжильный , чтоб потом режимом хот-кул, с кнопки управлять

я кстати девайсом нешибко доволен , куллер можно было мощней поставить

[Navstar 27]

О каком датчике оборотов идет речь? о тахометре или о встроенном датчике оборотов этого девацса? Датчик цифровой или аналоговый?

Как я понял, то это 2 независимых девайса...

Я бы подключал его таким образом...(по схеме вкл фар через реле)

Из салона кнопка вкл\выкл. к ней подключить питание и провод, который направлен к дополнительному реле(702), подключить его к клеме 85. Питание с генератора к клеме 87, и провод к нагревателя к 30/51 и оставшиуюся клему 85 на землю...

[TheForester 4]

777fox, либо подключить вот так



Данная схема обеспечивает работу с учетом трех первых пунктов.

Змінено 29 січня 2010 користувачем TheForester

[Est 2]

Не пойму только зачем горячий холодный переключать??

[777fox 1]

датчик оборотов- это другой девайс - дополнительный тахометр/вольтметр, так когда этот фен рядом с датчиком, он херню показывает. Вот вечером удлинил провода чтоб доставало до заднего стекла, помех не было и вольтметр показывал меньше падения напряжения при включение фена (странно).

Холодный можно летом использовать чтоб убирать запотевание, если нет обогрева меньше потребляется энергии. Да и Зимой можно нагреть и переключить на холодный, он какое-то время будет еще дуть теплым воздухом.

Устройство хорошее, но конечно не золотая палочка, за секунду все стекло не разморозит, но уже как то легче и проще чем менять стекло. Также из негатива - маленькая зона направленного потока, по хорошему нужно 2 ставить. Но это уже моя старушка не выдержит.

Всем спасибо за схемы и отзывы.

[WAZ 300]

777fox, Если тебе не трудно и есть возможность замеряй пожалуйста какая температура воздуха на выходе ))

[ANGEL 44]

777fox, по чём купил девайс? и фото?

[El 1]

На Волгах-24 с завода стояла девайсина, которая обдувала заднее стекло потоком воздуха. Подогревался воздух или нет я не знаю, но широкого распространения эта система не получила.

[puh 1]

у меня такой, были по 80 гр., но там видон колхозный,и нагреватель нихром спираль

[ANGEL 44]

у меня такой, были по 80 гр., но там видон колхозный,и нагреватель нихром спираль



200 ват конечно многовато. у тебя гена стандартный?

[puh 1]

да , гена стандартный. увелечение мощности в процессе.

Унас впродаже нахожу только с десяток, а по мне слишком много гемора(кронштейны даже продавцы в глаза невидели ,эх....)

так что прогрел, отключил тен, далее только воздух из салона, благо печка шо дурная

Змінено 2 лютого 2010 користувачем puh

[777fox 1]

я купил за 90грн. Но на другом рынке видел такой за 120грн. Зделаю позже фотографии.

Вот ломаю голову как подключить чтоб на панеле была кнопка, с режимами холодный горячий.

НА горячий режим через реле с 1 предохранителя, управление через кнопку с 9 или 10 предохранителя. Холодный просто через кнопку с 9 или 10 предохранителя. Кнопку взял ала ближний дальний.

Пока доволен. Пару минут стекло нагревает. Конечно при минус 20 держится светлым только центральный метр стекла.

[alex_lys 4]

я купил за 90грн. Но на другом рынке видел такой за 120грн. Зделаю позже фотографии.

Пожалуйста, выложи фотки самого прибора и упаковки, что-бы увидеть что искать !!! Девайс очень заинтересовал ...

[777fox 1]

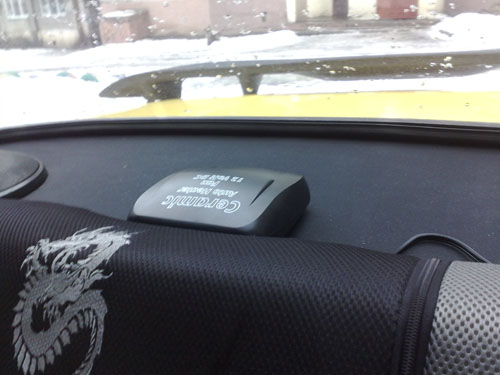

Устройством вполне доволен. Конечно полностью стекло не остается чистое, но средняя его часть - 50 см. чистое. Возможно, если его направить под углом, будет больше зона обдува. Можно еще зделать по углам пару дырок, чтоб дуло по углам стекла. Вот 2 таких бы хорошо обдували бы и размараживали все стекло. По нагрузке хорошо сажает напряжение в сети вместе с ближним светом на холостых. Без ближнего света - 13,6 В. в сети при родной генке.

По температуре на выходе, замерить точно не удалось. Градусник показал 25 градусов, на улице -10. Но это очень относительно.

По крайней мере, если буду менять стекло, то проводку я уже подготовил





добавил третью кнопку на панели, в среднем положение просто вентилятор крутит в крайнем вентилятор с теном в фене.

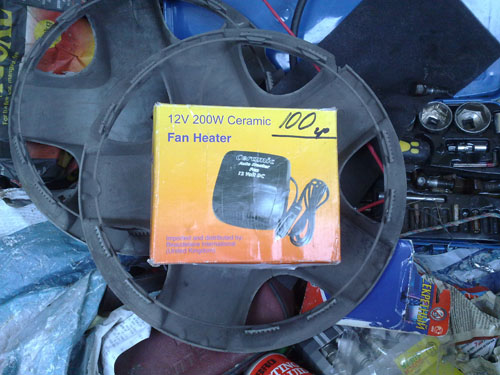

упаковка



По температуре на выходе, замерить точно не удалось. Градусник показал 25 градусов. Но это очень относительно.
