БСЗ - подсоединение тахометра?

[Retrolover 1]

Открываем схему Посилання



Смотрим на поз. 50 "Тахометр". Смотрим, куда с него идет коричневый провод (контакт К катушки). И подключаем его к выходу катушки.



Если у вас БСЗ - выходы на такой БСЗ катушке зеркальны (на месте Б - выход К) КСЗ катушки - смотрите маркировку на крышке катушки. Или же подключаем к первому (!) контакту 6-ти контактного коммутатора Посилання паралельно проводу с комутатора на катушку. В разрез коричневого провода ставим конденсатор на 0,1-0,25 мкФ (если тахометр снят с авто выпуска до 1983 года).

Змінено 8 лютого 2011 користувачем Retrolover

[-NIkki- 1]

Открываем схему Посилання



Смотрим на поз. 50 "Тахометр". Смотрим, куда с него идет коричневый провод (контакт К). И подключаем его к выходу катушки.



Если у вас БСЗ - выходы на такой БСЗ катушке зеркальны (на месте Б - выход К) КСЗ катушки - смотрите маркировку на крышке катушки. В разрез коричневого провода ставим конденсатор на 0,1-0,25 мкФ (если тахометр снят с авто выпуска до 1983 года).



понял, завтра займусь!

[Retrolover 1]

-NIkki-, удачи. Отпишись после установки. Тах кстати будет врать на 150-300 оборотов. Хотя он всегда врет. Змінено 8 лютого 2011 користувачем Retrolover

[-NIkki- 1]

ок!, ещё раз спасибо...

[-NIkki- 1]

Всё заработало при первом же подключении(через кондёр ), но врёт зараза, поэтому потом махнусь тахом с дружбаном у него КСЗ... Ещё раз спасибо заодно и давление масла подключил, но это уже не в тему...

[Менталик 1]

Я купив окремо тахометр універсальний мабуть китайський незнаю, але працює нормально правда незнаю на скільки правильно він показує.

На холостому показує 450-500 максимально до 3000 але це вже на слух поршні хотять вийти.

Нормально працює 1500-2000 на переключення залежить від передачі.

Для 2101 думаю нормал бо 2109 вже вважається вроді високооборотним двигуном а там переключення всередньому біля 3000.

[-NIkki- 1]

Я купив окремо тахометр універсальний мабуть китайський незнаю, але працює нормально правда незнаю на скільки правильно він показує.

На холостому показує 450-500 максимально до 3000 але це вже на слух поршні хотять вийти.

Нормально працює 1500-2000 на переключення залежить від передачі.

Для 2101 думаю нормал бо 2109 вже вважається вроді високооборотним двигуном а там переключення всередньому біля 3000.



я и на 1,2 движке и на 1,6 частенько переключаюсь в районе 5000 двигатель работает так, что хочется ещё поджать педальку! у классики крутящий момент на 3500!!! незнаю, что там по поводу 2109 там тоже 1,3 - 1,5 и ничего сверхестественного - высокооборостистого нет!

а тахометр ты наверное не правильно отрегулировал нужно на 4 цилиндра..., вот и обороты маленькие...

[Jammm 113]

Народ, аналогичная проблема,

все понял, кроме как установки конденсатора. Не совсем пойму что значит в разрез провода.. есть у кого фото установленного конденсатора? Выложите плиз

[-NIkki- 1]

Народ, аналогичная проблема,

все понял, кроме как установки конденсатора. Не совсем пойму что значит в разрез провода.. есть у кого фото установленного конденсатора? Выложите плиз

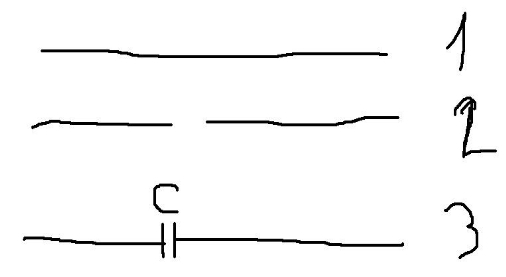

1 целый провод

2 разрезанный провод

3 Провод с кондёром в разрезе

С - кондёр

[-NIkki- 1]

извини холодно идти фоткать...

вот нашёл у нас на форуме:

Добрый уэчэр! Говорит и показывает Retrolover.

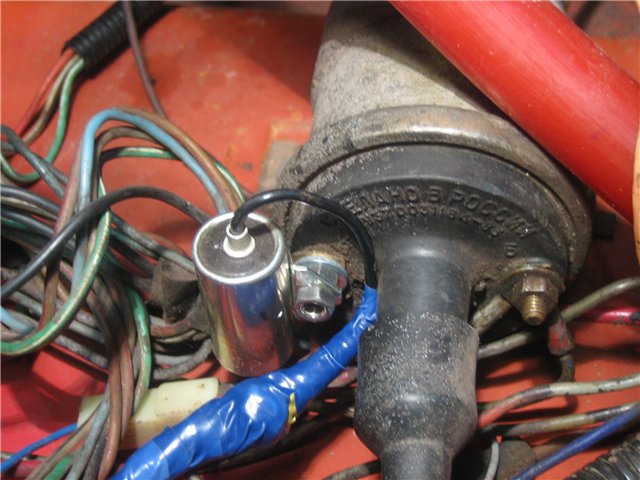

Для того, чтоб подружить родной тахометр, с новомодным БСЗ, был подготовлен конденсатор на 0,1 мкФ, 250В



Он был установлен в разрез коричневого провода тахометра. на разъем "1"

Змінено 19 лютого 2011 користувачем -NIkki-

[Jammm 113]

1 целый провод

2 разрезанный провод

3 Провод с кондёром в разрезе

С - кондёр



Спасибо

я не тормоз, я просто щепетильный



Вот нашел фото конденсатора, и если я правильно понял, то разрезанный провод я прикручиваю к проводку на конденсаторе, а второй кусок разрезанного провода к ушку на корпусе боченка конденсатора... и все это дело должно висеть в воздухе?

так?



[-NIkki- 1]

можно на "воздухе"(в подвешенном состоянии) а можешь,если хочешь сделай так:

[Jammm 113]

можно на "воздухе"(в подвешенном состоянии) а можешь,если хочешь сделай так:



Спасибо огромное!!!

[-NIkki- 1]

На здоровье....

[zzzdimazzz 2]

а кто нибудь перепаивал тахометр тх-193 чтоб он работал с бсз если да выложите фотографию перепаяного

[Toshi 16]

БСЗ поставили, тахометр колбасит. У меня тахометр явно старого образца(2103). Думаю, он родной, год 1974.

В принципе, у него уже давно глюк - залипает стрелка и чтобы попустило надо постучать по стеклышку. В связи с этим, думаю, может его заменить на новый и уже не заморачиваться пайкой.

Например, новый тахометр ВАЗ 2103, Автоприбор (Владимир). По идее должен работать адекватно без доработок? И внешне по стилю не отличатся?..

[Миха vaz 1]

где можно купить конденсатор на 0,1 мкФ, 250В ???

[Dim0N 25]

Миха vaz, на радиорынке Мотодром или на радиорынке Маяк. Можно выдрать из старых телевизоров и другой подобной аппаратуры.Можно зайти в любую радиомастерскую и у них нарыть.

[Миха vaz 1]

можно на "воздухе"(в подвешенном состоянии) а можешь,если хочешь сделай так:



сдела так как на фото все сразу заработало !!!

[igor 27]

Миха vaz, если из советских то на кондере будет написано (100 n) для импортного (105)

[borzoj 1]

А як дізнатися який тах? Поставив БСЗ, якщо раніше стрілка доходила до 300-400об то машина майже тухла, або тухла. Зараз же працює. Думав що тах бреше і кинув конденсатор але різницю не бачу.

Як перевірити тах на оберти?

[Skat 4]

Скорей всего твоя машина " майже тухнула" не столько от низких оборотов, а от малой энергии искры - хуже воспламенялась горючая смесь. С заменой на БСЗ наверняка менялись на новые провода и свечи.



Тахометр можно проконтролировать, подключив частотометр (попадаются на китайских мультиметрах) к клеме на катушке зажигания, к которой подключен штатный тахометр. Его показания делиш на 2 и сравниваешь с показаниями штатного.

Змінено 9 серпня 2012 користувачем Skat

[igor 27]

borzoj, попадалась статейка о тарировке электронного тахометра от сети 220В. Вот только не помню скольки оборотам равняется 50Герц. Можно поискать в нете

[Vitalik7891 1]

Здраствуйте,подскажите пожалуйста как подключить тахометр на нем четыре провода красный,синий,белый,черный что куда????

[Хтось 9]

Vitalik7891

Посилання
