Установка мотора дворников 2106 на 2103

[Jammm 113]

Народ, столкнулся с проблемой.

Не могу установить новокупленный моторчик дворников на свою тройку.

Проблема в следующем.

Моторчик который был у меня и сгорел отличается немного от купленного нового мотора.

На новом моторе судя по картинкам из интернета стоит кривошип, а на моем прямая тяга.

Переставить тягу на новый моторчик не представляется возможным.



Можно что то сделать или же надо искать теперь трапецию от шестерки?

[nokae60 3]

На фотке плохо видно, может можно редуктора местами поменять?

(верхушки моторчиков)

[Jammm 113]

Вот с подписями

[TheForester 4]

Переставить тягу на новый моторчик не представляется возможным.

Можно что то сделать или же надо искать теперь трапецию от шестерки?



Первый раз такой вижу 8 )



На 2101, 2106, 2107 - одинаковая трапеция. И с завода такая-же стояла...мотор отдельно, кривошип на трапеции.



И в каталоге запчастей кривошип имеет номер - 2103-5205310...

Змінено 1 лютого 2011 користувачем TheForester

[Jammm 113]

Походу на моей тройке стоял непонятный моторчик дворников

Придется искать трапецию от шестерки.

У кого нить есть, поделитесь?

[Andryuha 29]

Поменять содержимое двигателей-не вариант?

[Jammm 113]

Поменять содержимое двигателей-не вариант?



та ну нафиг покупать моторчик новый за 200 грн чтобы потом его соединять со старым..

Буду искать трапецию

[nokae60 3]

Я имел ввиду следующее:

Снимаешь верхушку сам редуктор со старого и нового моторчика и меняешь местами



На фотке плохо видно одинаковые ли электрические части моторчика, там где электрообмотка.

[Jammm 113]

Я имел ввиду следующее:

Снимаешь верхушку сам редуктор со старого и нового моторчика и меняешь местами



На фотке плохо видно одинаковые ли электрические части моторчика, там где электрообмотка.



Старый моторчик длиннее. Я имею ввиду там где электрообмотка

[nokae60 3]

А диаметр и крепежные винты



а трапецию б/у на разборке найти по моему они много не вломят!

[DRiV3R 3]

Jammm, да раскошелься уже на новую трапецию, она дешевле моторчика, стопудов! И будет у тебя весь узел новый, без люфтов. А если еще поводки подшаманишь чтобы не люфтили то ваще АГОНЬ а не дворники будут, если выставить нижнее положение щеток параллельно уплотнителю стекла, то в крайнем положении левая щетка будет почти доставать до уплотнителя. И работать будут довольно быстро

Только когда собирать будешь, смотри что бы кривошип и тяга к нему стояли параллельно, а то будут сначала немного назад сдавать и останавливаться выше чем надо или ваще в другую сторону "махать")))))))))))

[Victor 1]

на рынке лепсе есть трапеции и по 130 и по 180 грн.

Я себе за 130 поставил и все гуть....



DRiV3R, интерестно как можно пошаманить с трапецией чтоб она не люфтила и доставала нормально??А то у меня дворники в состоянии спокойствия паралельно уплотнителя стекла(это гуть), а если работают то левое в верхней точке достает почти до уплотнителя(2 см гдето не хватает), а правое в верхней точке раньше убирало грязь аж до того места в по которому проходит левый дворник обратно и соответственно убирал все остатки, а теперь правый дворник не дотягивает какого-то хрена до конца и у меня при обмывке стекла потом грязный ручаек стекает по центру...малость дискомфорт....как эт утилизировать?

[Jammm 113]

Купил сегодня новую трапецию - 110 грн.

Буду ставить вечером.

[NeoN4ik 1]

Jammm, эх, нада быломне написать, у меня есть тяга эта!

[Jammm 113]

Jammm, эх, нада быломне написать, у меня есть тяга эта!



Да времени уже нету просто. последние дни погода нормальная. А с завтрашнего дня снегопады в Запорожье, уже тянуть дальше не могу

[d_sevryuk 1]

а такой вопрос по теме, как на этих новых моторчиках организованна прерывистая работа. у меня просто тут лежит один с оплавленными проводами, разобрал, сам двигатель вроде целый только оплавились провода (грелся при работе моторчик) включил без предохранителя (каюсь ) и как говорится тут все и задымило. так вот в старых стоит биметалическая пластина, а здесь диск с тремя контактами. А вот как он работает непонятно...

ЗЫ мотор как у ТСа.

[Змей 59]

d_sevryuk, выложи фото, или скинь мне на мыло. Я расскажу



snake2506@mail.ru

[vet 5]

d_sevryuk, тю, вот же целая тема посвящена этому вопросу: Описание работы электрической части дворников, часто встречающиеся поломки" rel="external">Посилання

[ПРОХОЖИЙ 19]

ИМХО.весь прикол по моторчикам: время выпуска разное

[Змей 59]

vet, в этой теме описана схема работы моторчика производства СССР и РОССИИ с контактной пластиной и эксцентриком в центре шестерни. А образец d_sevryukа явно китайского происхождения или подвальный. Там на шестерне нет эксцентрика, а вместо него стоят 3 дорожки. Я сам уже с этим сталкивался, поэтому один раз купил завод, который стоил на 45 UAней дороже. Сейчас горя не знаю.

d_sevryuk, сфоткай, чтобы было видно шестерню с дорожками, контакты и провода, которые к ним подходят и я тебе расскажу что и куда подключать (по крайней мере постараюсь)

[d_sevryuk 1]

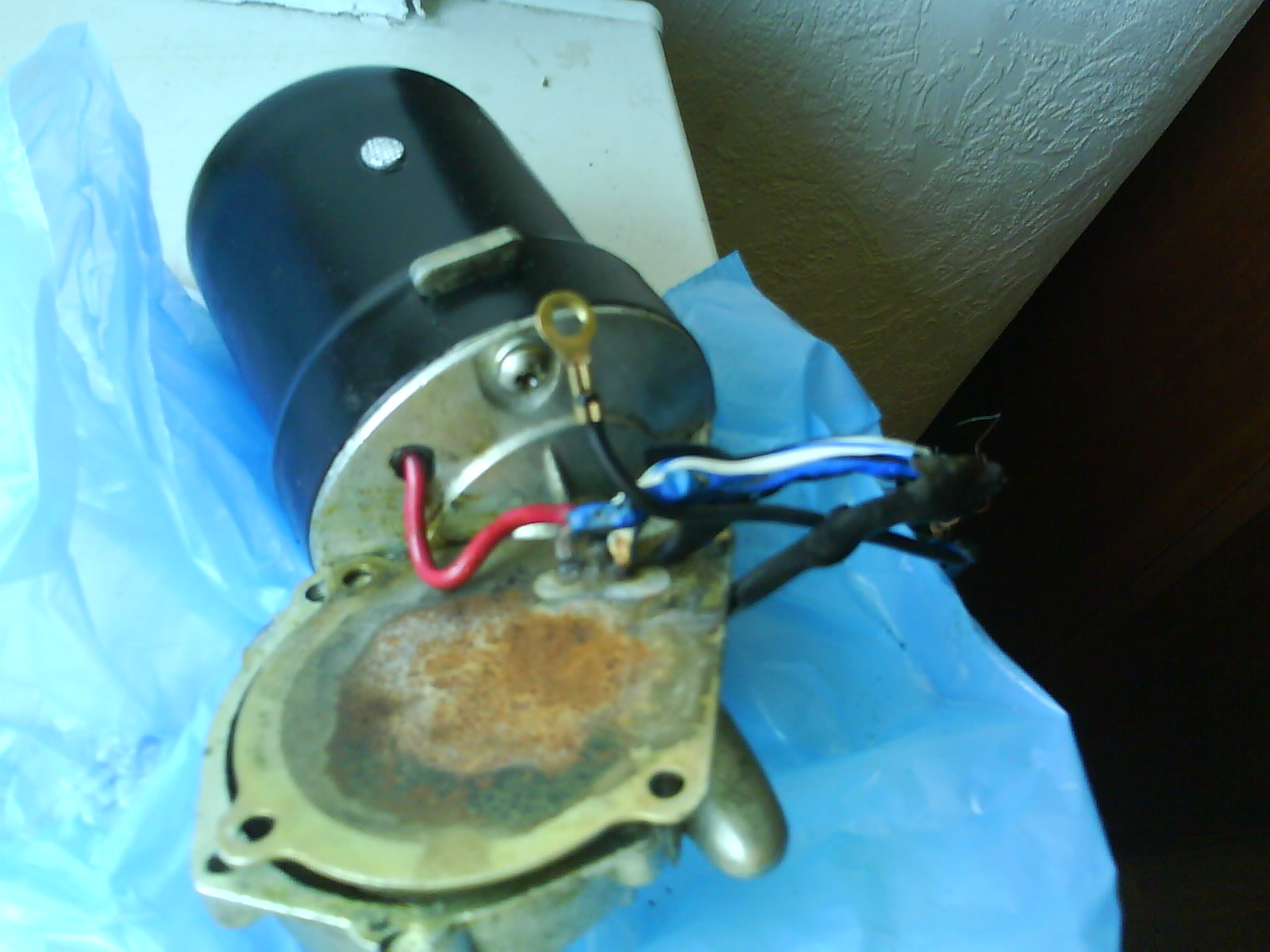

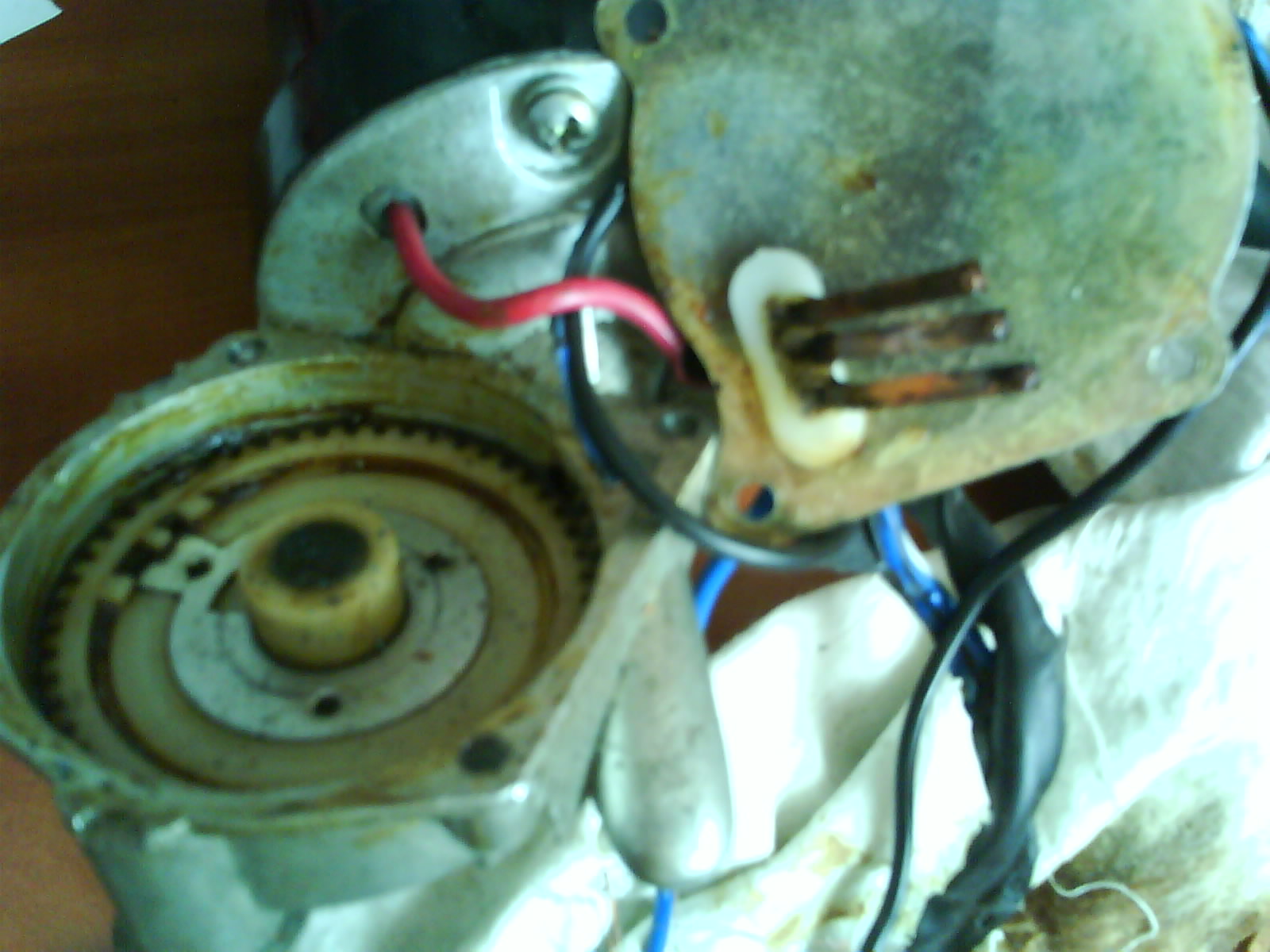

Змей, Фото не в лучшем виде, но под рукой только телефон. Нашел еще один форум на котором вычитал про реле дворников, про которое раньше не знал Кроме того поставил б/у моторчик (зато советский и с биметалической пластиной на самом двигателе на случай перегрева ) Работает вроде нормально. Но не было прерывистой работы - нашел реле, подогнул пластину заработало... По поводу этого моторчика, то хочется его все таки восстановить, потому и требуется Ваша помощь. Обмотки целые, только оплавленные провода на поводках к пластине и оплавленное пластиковое крепление поводков. Провода заменить не проблема, а вот эти поводки вместе с пластиковым держателем....







PS Кто нибудь пробовал модифицировать реле дворников и сделать контроль паузы в прерывистом режиме?



Vet, спасибо за ссылку щас разберемся со схемкой.

Змінено 5 травня 2011 користувачем d_sevryuk

[Змей 59]

d_sevryuk, для начала схема электрооборудования и твоя несколько изменённая фотография

Для вращения нам необходима замкнутая цепь. Минус – это черный провод с кольцом, который прикручивается под винт крепления крышки с контактами (хорошо видно на твоём фото №2). Плюс подается на щётки дворников через красный провод. Для того, чтобы моторчик крутил постоянно, сделана дорожка №2. Перед установкой необходимо убедиться в наличии постоянного напряжения на синем с чёрной полоской проводе (см. схему).

Принцип работы:

1.В режиме «пауза». Ток через реле подаётся на контакт №3 на пластине (номера контактов соответствуют номерам дорожек на шестерне). Через дорожку замыкается контакт №2 и по красному проводу через щётки на массу. Моторчик начинает вращаться. Дорожка №3 уходит из-под контакта и почти в этот же момент выключается реле. Но замыкается контакт №1 и через него на дорожку продолжает поступать ток. Соответственно, ток идёт через контакт №2, красный провод, щётки и на массу. Моторчик продолжает вращаться, делая один круг. Поскольку дорожка №1 имеет разрыв, то дойдя до него, контакт №1 выходит на пластмассу шестерни и цепь прерывается. Дворники, делая один мах, останавливаются в исходном положении. В это время контакт №3 становится на свою дорожку, но поскольку реле выключено, ток на него не подаётся и мотор не вращается. Через определенное время снова срабатывает реле и цикл повторяется сначала.

2.В режиме «постоянно». Ток поступает через синий провод на контакт №2 и моторчик постоянно вращается.

Последовательность соединения проводов. Контакт №1 --- синий провод с чёрной полоской в колодке. Контакт №2 --- синий провод в колодке. К этому же контакту присоединён красный провод, идущий на щётку в моторчик. Контакт №3 --- белый провод в колодке. Масса (чёрный провод с кольцом) --- к чёрному проводу в колодке.

Вот вроде бы и всё. Отпишись что получилось.



Как всегда забыл. Шестерня должна вращаться почасовой стрелке (если смотреть на фото) иначе контакты поподгибаются. И ещё. Модераторы, сделайте пожалуйста, чтоб схема увеличивалась по клику. Ну очень она уж мелкая, а я не умею

[d_sevryuk 1]

Спасибо за помощь, Кстати в продолжение разговора о схемах у меня есть программка с интерактивной схемой (есть возможность отключать ненужные узлы). Если кому надо пишите в ЛС отправлю на мыло.

Правда программа чисто для ваз 2101.

[Andryuha 29]

Кто нибудь пробовал модифицировать реле дворников и сделать контроль паузы в прерывистом режиме?

Купил готовое в харьковском инет-магазине.Регулировка от 0 до 15 сек.Доволен шо слон.Подключается вместо штатного без каких либо изменений.Стоимость 40 грн.

[fiesta 2]

Оборвало шлицы на правом дворнике (левый работает), как устранить проблему? Нужно ли разбирать и вынимать полностью трапецию?
