Светодиодная подсветка приборной доски в ВАЗ 2101

[DerSieger 1]

хочу і я зробити собі діодну підсвітку. але з фізикою в школі не сильно дружив, тому маю пару питань.

планую ставити шт. 6-8 простих білих і декільки УФ, щоб стрілки світились.

діоди в середньому йдуть від 2,5 до 4 V. я так зрозумів, що їх треба ставити паралельно але допаювати до кожного послідовно опір. скільки треба Ом на звичайні білі та УФ діоди? куда ставити опір, на + чи на -? звичайним паяльником їх можна паяти? не погорять?

[DerSieger 1]

трохи розібрався. полярність резистора відносно діода значення не має. паяти треба швидко, бажано тепловідведення.

полярність у самого ресистора відсутня. я так зрозумів шо пох яким боком його припаювати. правильно?

ось" rel="external">Посилання цікава і проста (для тих хто баран в цьому ділі) стаття про свідлодіоди, а це" rel="external">Посилання програмуліна для розрахунку резистора

[DerSieger 1]

мля! де купити УФ діоди? в рівному нема!

[DerSieger 1]

ось результати мого рукоділля. 6 білих і 6 УФ діодів





фотка з мобіли, тому звиняйте. трохи не так передає реальний вигляд

ще треба доробити деякі незначні нюансики, але в принципі дуже довольний. в порівнянні із заводським просто майбах. і шо саме більше радує, шо своїми натруженими, мозолистими руцями...

Змінено 4 листопада 2011 користувачем DerSieger

[bag2525 1]

Клас. Достойно виглядає

[BOXster 6]

Может, кто в курсе, какой цоколь лампочек в подсветке приборки ВАЗ 2107?

[leonid 1]

Может, кто в курсе, какой цоколь лампочек в подсветке приборки ВАЗ 2107?

если я не ошибаюсь там лампочки вобще без цоколя стоят, контакты проволочные, загибаются и лампочка вставляется в патрон.

[BOXster 6]

если я не ошибаюсь там лампочки вобще без цоколя стоят, контакты проволочные, загибаются и лампочка вставляется в патрон.

Ясно. Спасибо! Просто не хочется 2 раза разбирать приборку Хочу купить (только на 100% знать какие) и сразу установить П.С. У меня в Сиерре, в приборке стояли лампочки Т10 (такие, как у иномарок в передних габаритах). Думал, может и у ВАЗ такие

[East 1]

якість погана....

вот силка Посилання

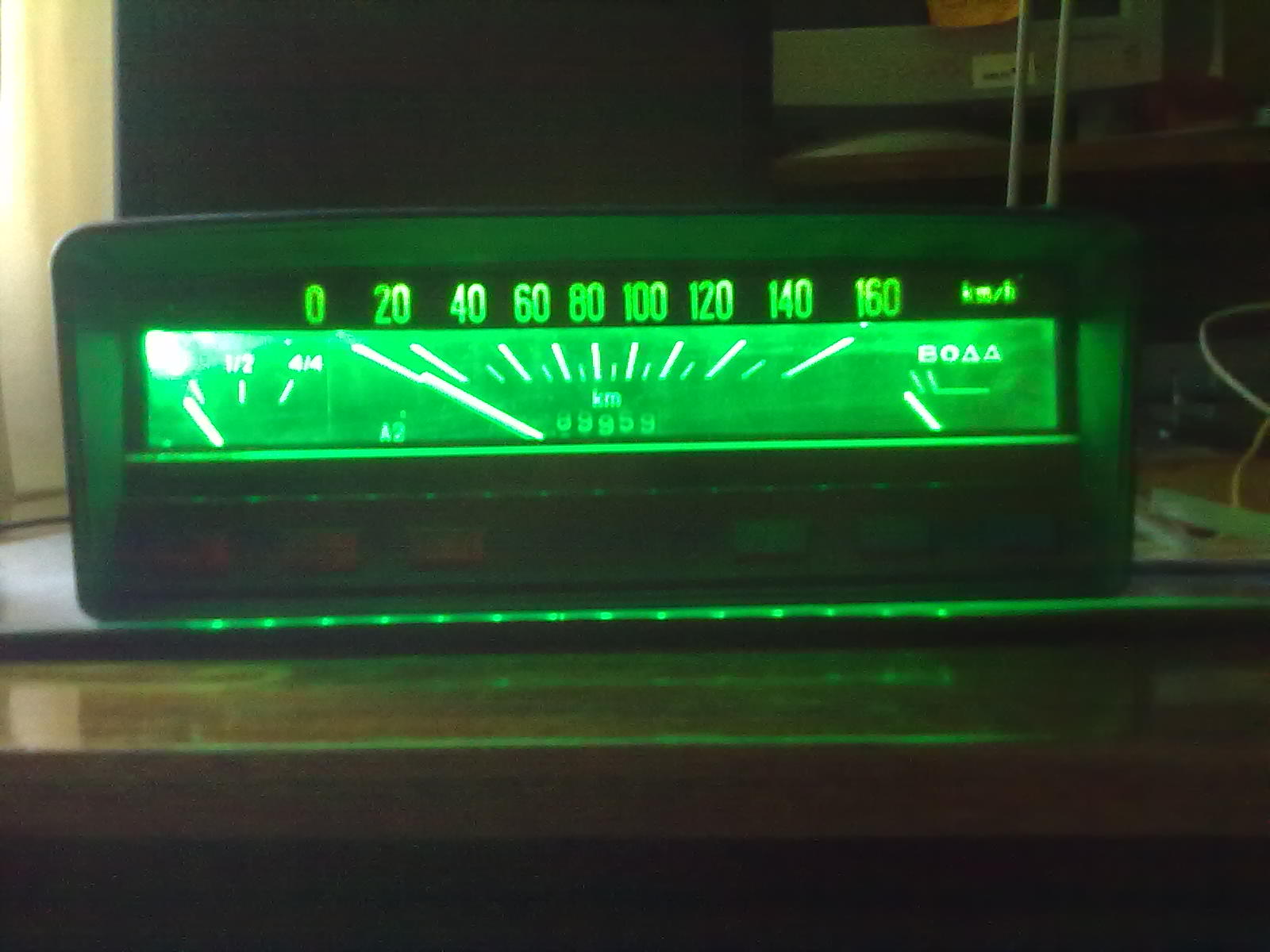

тут є кращі фотки! Вирішив не мучитись з діодами і купити св. ленту. Замовив на aukro.ua. прийшлось почекати 3 дні. Ціна 1 метра 27 грн.+доставка 10 грн.(27+10=37:))

приліпив її зверху(так, щоб не мішала склу, якщо його закрити.)

також дуже важливо перед тим як зібрати спід. витерти пил зі скла. Ну і припаяти контакти від ленти до контактів стандартної лампи.(тут теж потрібно бути уважним, щоб не перепутати полярність!).

Поставив резистор на 1Ком(номінал можна підібрати інший, мені підійшов саме такий. Ставив його для того щоб: 1. не сліпило вночі і 2. щоб лента витримувала скачок напруги!).

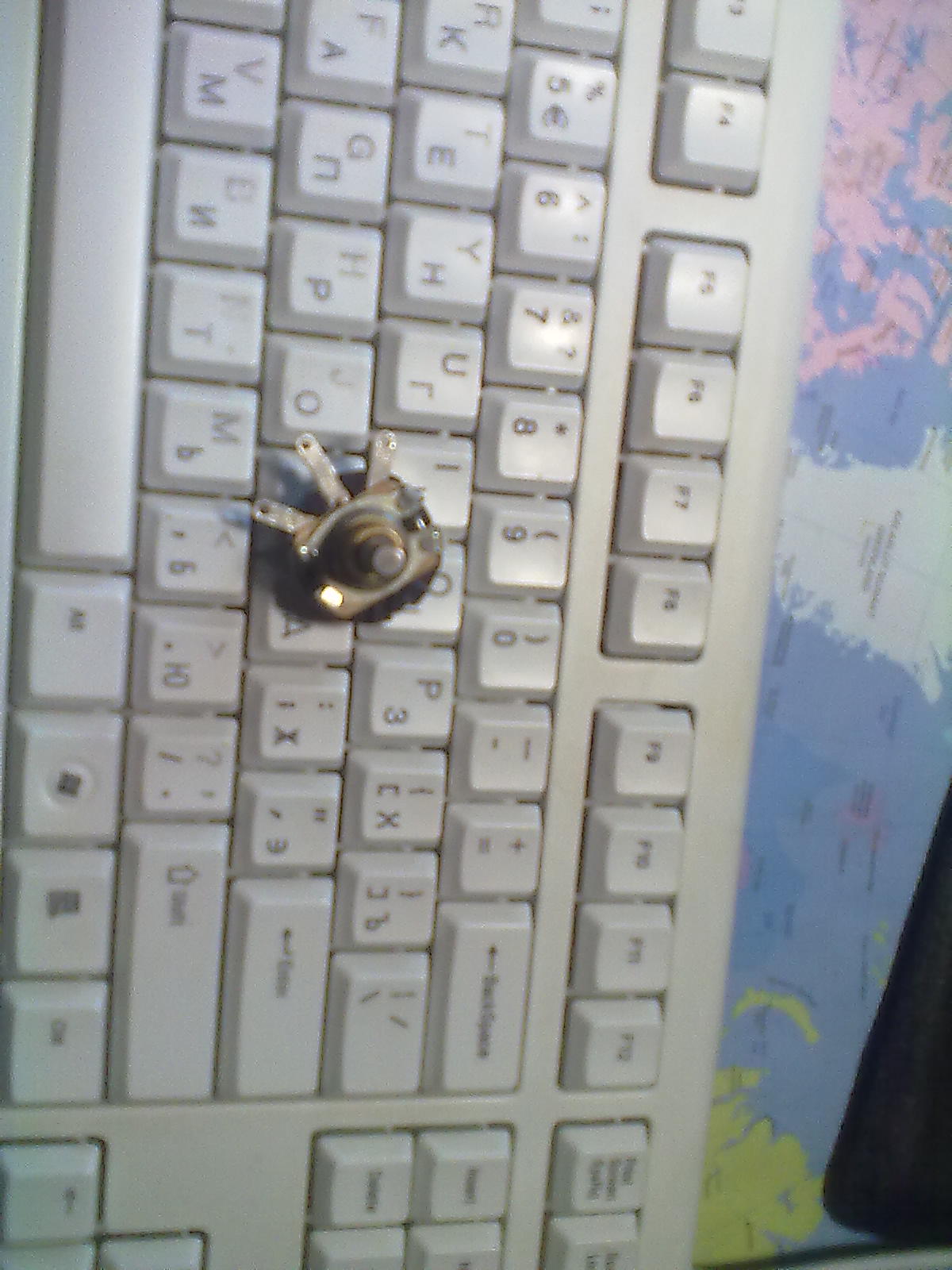

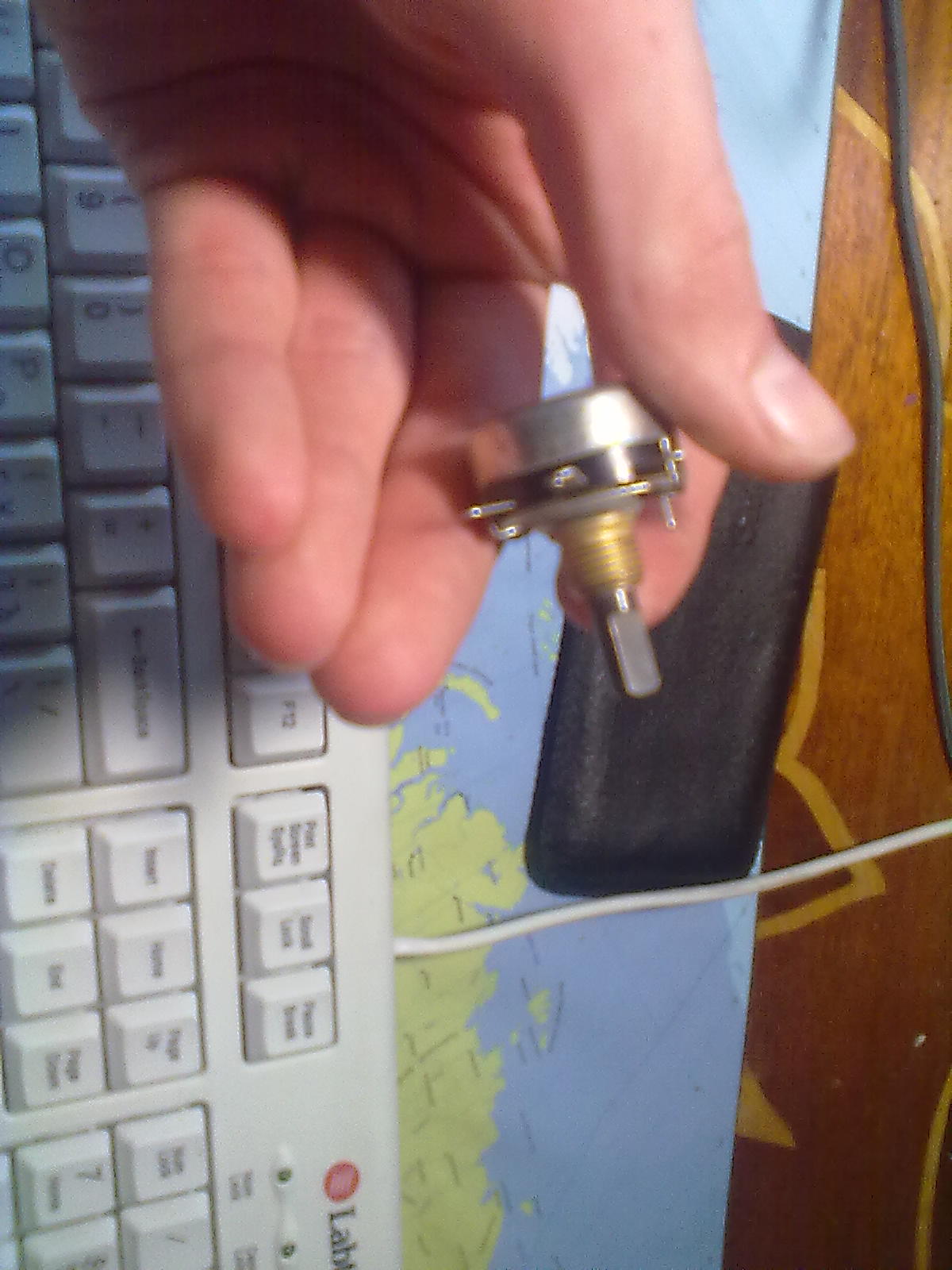

Пізніше у планах поставити регулюючий резистор(до 4 Ком). прикольна штука....але зараз не маю часу, щоб цим займатись!( як він працює можна побачити на фотках за силкою вище), а вигляд його є тут)



Якщо є питання пишіть.

[maestro_9191 1]

Темка умерла довольно давно, но у меня на эту темку возникла идейка.

После установки 3-рычажного подрулевого освободилась 3-позиционная кнопка включения дворников. Идея заключается в том,чтоб с помощью этой кнопки сделать трехуровневую подсветку приборки: выкл/слабо/сильно. Тогда освободится тумблер включения освещения приборов для других целей. Никаких шагов в этом направлении я не делал пока, поэтому интересуюсь вашим мнением стоит ли такое делать. Я с электрикой на "вы"(правда не шепотом ), поэтому был бы благодарен человеку,который выложил бы схемку реализации. К слову, у меня подсветка из диодной ленты 12 шт, хотелось бы узнать как рассчитать параметры резюка в режиме "слАбо". Читал что диоды советуют ШИМить, но что это я не знаю, к тому же, говорят, это дорого. У кого какие мысли есть на эту тему? Стоит ли пенить воду?

[AlexandrB 55]

Для добавления всего лишь одного "среднего" положения смысла в ШИМе нету никакого.

Просто поставь резистор. Можешь его тупо подобрать без расчета. Для начала жменю 2Втных резиков в руки и пошел подбирать . Когда определишья с Омами, уточнишь рассеиваемую мощность резистора, замерив фактический ток через резик, далее по формуле из школьной физики за 7 класс: P=I*I*R Мощность резистора берешь ближайшую большую от расчетной из стандартного ряда.

[maestro_9191 1]

Спасибо, бум пробовать ну а вобще, по мнению форумчан, есть ли смысл в подобной доработке? Стоит ли овчинка выделки?
