Вот недавно тюнинговал свою приборку, выкинул указатель температуры ОЖ и втулил туда цифровой измерител температуры и вольтметр заодно. И подсветку переделал. Еще в планах тахометр цифровой, но пока только индикатор врезал в панель.



Еще фотки можно посмотреть здесь" rel="external">Посилання

[MSprut 3]

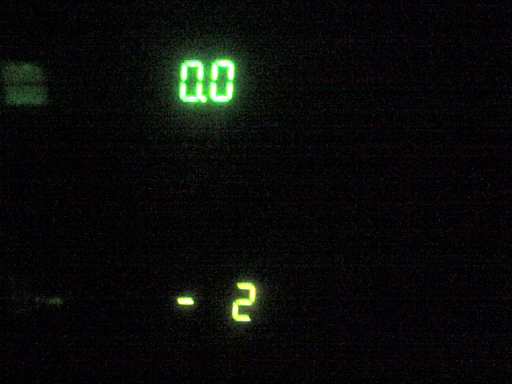

Получилось "бомба", мне по крайней мере очень нравится, да и все кто видел сказали что торч. Видно отлично и ночью и днем, да и точность и удобство снятия показаний не в пример штатному... Правда пришлось переделать и штатный датчик температуры.

[RusLi 461]

MSprut

а проще почитать сдесь :

Посилання

будут вопросы, пиши на 312 856 795

[Dimk@ 1]

приборка прикольная.



Еще в планах тахометр цифровой, но пока только индикатор врезал в панель.



Давай выкладывай и тахо :D

[Dimk@ 1]

А где брал - цифровой измерител температуры и вольтметр заодно.



мож откудато выколупал, ато я таких пока не видел ( а мож внимания не обращал )

[morze 2]

ЗАЧОТ!!!!!



ПОДРОБНОСТИ В СТУДИЮ!!!

[MSprut 3]

Dimk@

Не видел, потому что самопал... :D С тахометром чуть попозжа, пока в разработке находится. Датчик температуры цифровой, вставлен вместо старого штатного, точнее корпус бронзовый остался, начинка была выколупана и на её место был адаптирован цифровой датчик. Все устройство содержит контроллер и обвеску для получения нужных функций + индикатор символьный. Все это дело врезано в панель от стрелочного указателя. Старые надписи стерты ацетоном и покрашена заново матовой черной краской из баллона. К сожалению промежуточных фотов не делал, может когда в очередной раз приборку вскрою, тогда сфотаю. Подсветка сделана на чип-светодиодах желто-зеленого цвета. Всего 30 шт, смонтированы на узкую планку, отпиленную от макетной платы + регулирвка яркости сзади есть. Равномерное свечение за счет того что линза у этих светодиодов силиконовая и рассеивает во все стороны. Ну еще заменил лампочки индикаторные на суперяркие светодиоды белые.

[Shutnik 1]

Красиво молодца, а поподробней если конечно не секрет фирмы как да что

[Iari 97]

Ну еще заменил лампочки индикаторные на суперяркие светодиоды белые

меня вот это интересует, они цокольные?? можно фото одного из них...

[MSprut 3]

Не секрет, а светодиоды вставил в держатели из под лампочек. Еще хотел переделать указатель топлива, но есть определенные моменты, поэтому туда лезть не стал пока. Могу выслать всем желающим схему, прошивку для микроконтроллера, рисунок печатки. Могу сделать под заказ, ну естественно за вознаграждение и потом выслать поездом или службой доставки Единственный момент так это вставлять в приборку это дело не очень удобно, собственно так происходит всегда, если конструкция не заточена под это изначально...

[Гість]

MSprut



Сори! Я так и непонял откуда цифровой прибор и датчики !

Вернее где сняты или куплены ???

[MSprut 3]

Сам разработал, изготовил и установил... Комплектуха общедоступна на радиорынках и на фирмах торгующих электронными компонентами...

[Гість]

MSprut



Схемы есть ? Принципиальные ! Если не жаль то поделись !!!

[MSprut 3]

Да не в схеме дело, там всей схемы один микроконтроллер и чуток обвески.

[Cerber 1]

Скинь мне схемку и прошивку контроллера natalex@ln.ua

[MSprut 3]

Пишу на будущее - исходник есть только на Си, прошивка только в .hex, схема есть в виде картинки и OrCAD, рисунок печатной платы в ACCEL (PCAD2000).

[Тарас 1]

Народ, мене дуже цікавлять виготовлення цифрових датчиків на ваз,(якщо хтось має схему на бензин діодної смужки, на початок вистачилоб), якщо вам не важко скиньте яку маєте інфу по виготовленню цих датчиків, схеми, фотки, що для цього потрібне, і інше

Буду дуже вдячний якщо не важко, скиньте на мило

[Гигабайт 1]

Есть вопросик: а на этот экран ведь можно что угодно выводить? Его главное правильно прошить (МК в смысле)? Туда же можнои скорость, если поставить датчик с той же 10-ки, чтобы импульсы считал. Обороты, топливо в баке и пр. Поправьте меня, если я ошибся. Хотя, там, как мне кажется, можно даже картинки простые рисовать (что-то меня понесло). А можно ли увеличить экран? Поставить побольше?

[Andrywka 1]

Гигабайт, хороший вопрос! было-бы прикольно при выключении зажигания что-бы горело например бай-бай, ну или что-то другое!

[Dim0N 25]

Тарас, ответил в личку.

[seruy 1]

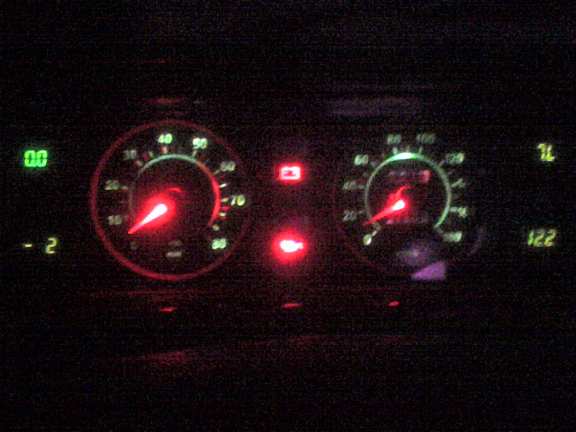

У меня тож чтото похожое сделано. Только уменя прыборка 7. (Извените за качество фото - телефон)

[ARTEMON 3]

seruy,

распиши что там показует температуру и вольтметр а что ищё?

[Andrywka 1]

seruy, сфоткай днем, и справа сверху показывает остаток бензина литрами ?

[seruy 1]

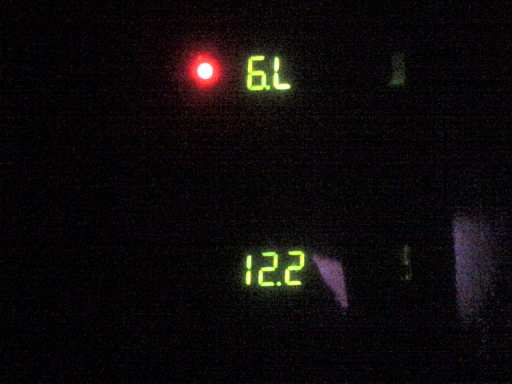

С лева в верху - давления масла, в низу - температура ОЖ; в верху с права бензин, а в низу вольтметр (все как в 7 прыборки). Как только сфоткаю днем - выложу.

[Bear2102 16]

seruy А подскажи пожалуйста откуда ты датчики снял или это тоже самопал?
