[Alex_D]

Я так понимаю он без проблем встанет вместо 56.3702?
http://kharkov.prom.....ya-563702.html

[Vinni86]

Так как по работе я чиню моторы Газелей у меня много на них старых запчастей. На прошлой неделе разжился я генератором с газели с 406 двигуна. Вроде как 90 АЧ, купил туда шкив под клиновый ремень и кронштейн гены от ваз 21214, меняем его, ставим на него наше гену от Газели, закручиваем нижний болт (подобрал методом тыка в гараже), и покупаем ремешок 10х913, я купил Бошевский. Прикрутил подключил плюсовые провода, массла корпус и все, даже лампочку не подключал, зарядка не ниже 14,2 и не выше 14,4. Лампочку потом переделаю под упрощённую систему, та как потроха с реле регуляторами и прочими приблудами от старой системы нам не нужны.

Это уже мой второй опыт установки Газелевского гены на классику. Газовский гена мне нравится больше чем вазовские с переднеприводных, так как он лучше держит напряжение, практически все меганадёжные и самое главное может быть весь в говне-мазуте но все равно идеально работать.

[foxxx]

Всем привет.
Читал тему, но ответа на свой вопрос так и не нашел.
Есть гена 37.3701, но на нем нет РР. Я могу подключить его с класическим РР (ВАЗ 2106), вставив просто щетки, без встроеной релюшки???


[Июль]

Всем привет.
Читал тему, но ответа на свой вопрос так и не нашел.
Есть гена 37.3701, но на нем нет РР. Я могу подключить его с класическим РР (ВАЗ 2106), вставив просто щетки, без встроеной релюшки???


Выглядит вот так?

https://www.drive2.ru/l/837720/

Если да, это на разборке не поняли что  стоит трехуровневый РН и обрезали провода . В принципе можно подключить и РР-380 (и его аналоги), только одна щетка должна быть на корпусе генератора (щетка которая ближе к задней стенке генератора), а вторая на клемму 67 РН. Чтобы работала лампа "нет заряда акб" нужно будет немного переделать.

[giino]

Подскажите как подключить генератор 3701 на ваз 2107(1987г.в) вместо Г222(Болгария).схема без реле контрольной лампы с выносной таблеткой 121.3702. В начале выпуска автомобилей ВАЗ-2107 устанавливалось реле  контрольной лампы. В 1985 г. оно было аннулировано, а из жгутов проводов были удалены провода, присоединяемые к реле и контрольной лампе. Напряжение, вырабатываемое генератором, контролировалось только вольтметром .

.

[Июль]

Подскажите как подключить генератор 3701 на ваз 2107(1987г.в) вместо Г222(Болгария).схема без реле контрольной лампы с выносной таблеткой 121.3702. В начале выпуска автомобилей ВАЗ-2107 устанавливалось реле  контрольной лампы. В 1985 г. оно было аннулировано, а из жгутов проводов были удалены провода, присоединяемые к реле и контрольной лампе. Напряжение, вырабатываемое генератором, контролировалось только вольтметром .

.

Тебе нужно переделать немного схему подключения генератора

Вот твоя схема с Г-222 (но у тебя без реле 9 и лампы индикации 11)

ис. 8–5. Схема соединений системы генератора 37.3701: 1 — аккумуляторная батарея;

2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания



А нужно сделать вот так:

Рис. 8–6. Схема соединений системы генератора Г-222: 1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания



Источник схем



Перед началом работ снять клемму а АКБ!

Работы со стороны АКБ и блока предохранителей

Нужно оранжевый провод к клемме 15 генератора Г-222 идущий от Ш11 контакт 3 (желтый разъем) подключить к клемме 61 нового генератора а саму клемму из желтого разъема Ш11-3 вытащить и вставить в черный разъем Ш10 контакт 7

Нумерация контактов со стороны проводов

Источник фото



Теперь нужно работать в салоне авто, желательно снять полку под панелью приборов с пассажирской стороны

Ищем под панелью приборов желтый разъем Ш5 вставленный в блок предохранителей и 3 контакт с коричнево-белым проводом (цвет может не совпадать). Обычно этот провод есть. Если провода нет, то его нужно проложить по самому жгуту, желательно снять панель приборов. Провод должен приходить на средний разъем приборов контакт 2. Лампа должна быть накаливания! Проверить ее исправность (лампа T4W 4 Вт). Второй контакт лампы должен на один из крайних разъемов к оранжевым проводам (а по по простому к 15 проводу после реле зажигания через 10 предохранитель).

Все что я написал видно на схемах.

[Valera1015]

Я так понимаю он без проблем встанет вместо 56.3702?
http://kharkov.prom.....ya-563702.html



 Ребята кто покупал на сайте азон генератор на ваз 2110 фирмы АТЭК  https://azon.ua/vaz/...atory-vaz-2110/
. Стоит брать?

[Июль]



Ребята кто покупал на сайте азон генератор на ваз 2110 фирмы АТЭК  https://azon.ua/vaz/...atory-vaz-2110/

. Стоит брать?



На сайтах ничего не покупал, тебя не смущает производитель КНР?

почитай отзывы о нем https://detali.zp.ua...atjek/#comments



Может лучше Херсонский, там вроде сейчас "таблетку" ставят от ВТН 9111.3702 на 14,4 В с дополнительным проводом на 30 клемму https://detali.zp.ua...omash/#comments

[Emissions]

лучше вот купить у даного камрада https://2108.kiev.ua...sche-melochuha/ дешевле да и человек вызывает больше доверия, чем тот магазин.

[Emissions]

там вроде сейчас "таблетку" ставят от ВТН 9111.3702 на 14,4 В с дополнительным проводом на 30 клемму

подтверждаю) сам себе поставил, и бате тоже, результат отменный!



обороты в районе 800, как видим включен дальний и обогрев заднего стекла, обогрев съел что то около 20 оборотов с хх

[Июль]

Схемы первичной запитки генератора от AlexandrB,



https://vaz2101.com/...322179,8698.jpg



Ссылка на страницу https://vaz2101.com/...-15#entry422076

[Emissions]

сильно сложные схемы как по мне



г224 через лампочку возбуждается, зачем ему рс702 и прочая ересь?

[Антон77]

Если кто имеет желание поставит гену на 80 ампер на классику или на любой другой ВАЗ, могу предоставить такой генератор ( с переднеприводного ВАЗа ) полностью перебранный.

[Июль]

сильно сложные схемы как по мне



г224 через лампочку возбуждается, зачем ему рс702 и прочая ересь?

Внимательней на схемы, особенно на последнюю!

Чтобы лампочкой зарядки в старом авто с реле РС702 возбудить новый генератор, нужно снять приборы и один контакт лампочки зарядки отсоединить от массы и присоединить к 15 проводу через предохранитель. Также желательно параллельно лампе подсоединить два 2 Вт 100 Ом сопростивления, чтобы если лампа перегорит возбуждение было. Так сделанно на первых ВАЗ 2108/2109. А если вместо реле РС702 поставить реле РС527, то приборы снимать и колхозить не надо и все получается проще.


[Июль]

генератор автомобиля ваз 2108, ваз 2109, ваз 21099 - особенности конструкции генератора (car-exotic.com)

[Emissions]

Внимательней на схемы, особенно на последнюю! Чтобы лампочкой зарядки в старом авто с реле РС702 возбудить новый генератор, нужно снять приборы и один контакт лампочки зарядки отсоединить от массы и присоединить к 15 проводу через предохранитель. Также желательно параллельно лампе подсоединить два 2 Вт 100 Ом сопростивления, чтобы если лампа перегорит возбуждение было. Так сделанно на первых ВАЗ 2108/2109. А если вместо реле РС702 поставить реле РС527, то приборы снимать и колхозить не надо и все получается проще.

еще раз спрашиваю, зачем вот эта ересь с реле?



в 2108 возбуждение идет через лампочку, у себя в 06 я так же сделал, а именно:



выкидываем старое 702 реле, желты и черный провод соединяем



в торпеде находим лампочку акб, там есть наш черный провод, и белый, белый не нужен, если по быстрому то отрезаем белый, и на патрон акб с белым проводом нужно подать +12 когда появляется зажигание, самый ближайший провод это оранжевый, комутируем и готово



менее вандальный способ, это найти такой же патрон, и просто сделать дубл, черный на черный, а 2й провод на оранжевый, что я собственно и сделал

[Июль]



еще раз спрашиваю, зачем вот эта ересь с реле?



в 2108 возбуждение идет через лампочку, у себя в 06 я так же сделал, а именно:



выкидываем старое 702 реле, желты и черный провод соединяем



в торпеде находим лампочку акб, там есть наш черный провод, и белый, белый не нужен, если по быстрому то отрезаем белый, и на патрон акб с белым проводом нужно подать +12 когда появляется зажигание, самый ближайший провод это оранжевый, комутируем и готово



менее вандальный способ, это найти такой же патрон, и просто сделать дубл, черный на черный, а 2й провод на оранжевый, что я собственно и сделал



Где ересь? Ереси нет. Делайте как хотите.

Е́ресь (др.-греч. αἵρεσις — «выбор, направление, школа, учение, секта») — сознательное отклонение от считающегося кем-либо верным религиозного учения, предлагающее иной подход к религиозному учению. Таким образом, представители двух разных течений религиозного учения могут взаимно обвинить друг друга в ереси.

[VETERAN]

І що, ні у кого мотор не відмовлявся глохнути після всяких таких дротяних маніпуляцій? Мій починав отримувати живлення на запалення від збудження генератора. Я поставив діод - він є у схемах для тих генераторів.

[Сергей72]



Генератор с инжевой 2107,2104,для установки на 2101 куда и что подключать,а также куда деть (подсоединить) стандартные  провода РР 2101 или их вообще убираем к чертям ?

Если можна нарисуйте схему на листке бумаги и выложите сюда фото,так будет более понятно.

[Emissions]

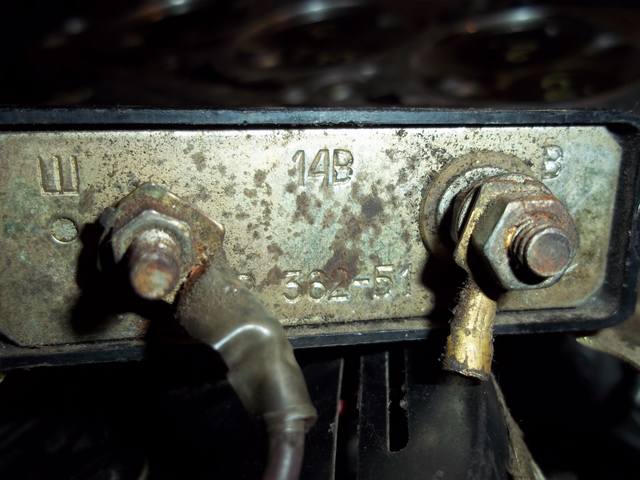

вот ту непонятную бабуйню убираем напрочь


генератор современный, возбуждается через лампочку, как у 2108 и его дальнейших собратьев
