Автомобильные сигнализации (все вопросы): выбор, установка, эксплуатация

[raw*protect 1]

Ну да, собственно вариантов может быть много и ничего не изменится до тех пор, пока ты не начнешь работать в направлении устранения неполадки.

[MArmelad 1]

какую посоветуете поставить себе

[raw*protect 1]

У меня Jaguar JM390.... в работе нареканий нет.. Достаточно хорошо работает.. Из минусов - нет тихой постановки/снятия на охрану. покупалась за 330 грн.

[Don4anin 1]

Убери для начала эту функцию.



сегодня на СТО мне ее отключили. поковырявшись 4 часа в кишках сигналки и в самом блоке управления мастер сказал что скорее всего пришли тапки блоку. были проверены все концевики, вся разводка проводки, микросхемы на ЦЗ и на блоке управления сигналки - все исправно. также мастер сказал что типа сигналка старая (а ей уже 6 лет) и мол из-за этого она может глючить. типа ее пора менять ! во обрадовал !

завтра хочу подъехать к другому мастеру, пусть поглядит еще один специалист.



п.с.: сигналку отключил полностью, сняв блок управления. теперь у меня нет сигналки

[TheForester 4]

мастер сказал что типа сигналка старая (а ей уже 6 лет) и мол из-за этого она может глючить



Если так рассуждать, то и машину уже давно пора поменять

Подъехал бы на выходных - посмотрели бы

[Don4anin 1]

Если так рассуждать, то и машину уже давно пора поменять

Подъехал бы на выходных - посмотрели бы



было бы классно ))) я в принципе завтра весь день га рулем, так что могу приехать куда надо. остается только договориться.

[ajm 379]

остается только договориться.

только в лс, а не в этой теме

[arikk 1]

Доброй день можете посказать или где можно посмотреть Я сегодня купил ЭСП Гранат.доводчик MAXUS .Ц\З MAXUS.И СИГНАЛИЗАЦИЮ KARAUL AL-901Вопрос как все это чудо собрать чет в голове не слаживается .Зараниее огромное спасибо.

[ajm 379]

arikk, озадачил...

сначала установи всю электромеханику - ЭСП, замки) как и что устанавливать темы на есть, поиск рулит)

потом разбирайся со схемами и поочередно устанавливай остальные девайсы

[arikk 1]

Так немного разобрался авот с блока упровления (доводчика) выходет провод написано по схеме (вход)(-) на сигнализацию

А на сигнализацие по схеме есть тоже только (вход)(+) и как его теперь куда пихать не знаю чтоб чтото не спалить

Змінено 3 квітня 2011 користувачем arikk

[feb73 4]

arikk, в инструкциях к этим девайсам схема подключения должна быть. Но если ты от электрики далек, лучше обратись чтобы поставили те, кто знает.

[ajm 379]

arikk, еще бы схему доводчика

windows raising output (-) - на стеклоподъемник окон

Змінено 3 квітня 2011 користувачем ajm

[arikk 1]

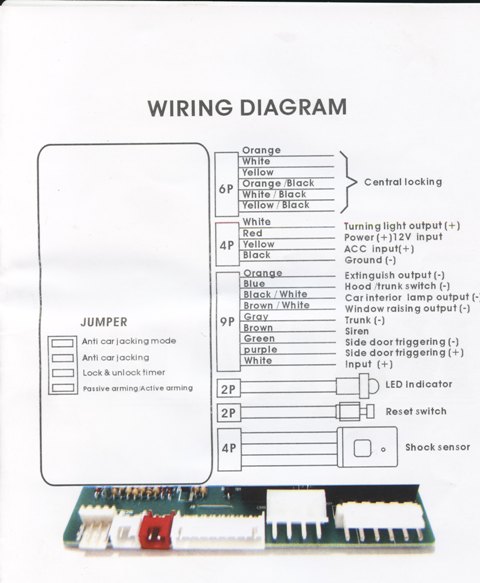

Вот нарисовал чтото похожее это было в коробке на доводчик

СХЕМА ПОДКЛЮЧЕНИЯ.bmp

[VAZелин 19]

не помню есть в теме или нет, но сегодня нашел вот такой сайтик Посилання , где есть схемы подключения довольно большого количества сигнализаций, а так же возможность поиска сигнализации по внешнему виду брелка.Может кому будет полезно.

Если такое уже было прошу не пинать.

[arikk 1]

ВОпросик а сигнализацию запитывать ножно через реле или так

[raw*protect 1]

ВОпросик а сигнализацию запитывать ножно через реле или так

Если у тебя возникают такие вопросы то я бы настоятельно рекомендовал кого-то попросить тебе ее за деньги установить ибо попадешь на новую сигнашку.....

П.С. Я в принципе не понимаю как ее можно подключить через реле

[feb73 4]

arikk, что ты имеешь в виду подключить через реле? Если слаботочные выхода-тогда да.

[ajm 379]

сигнализацию запитывать ножно через реле или так

через предохранитель, обычно идет в комплекте с сигналкой

[arikk 1]

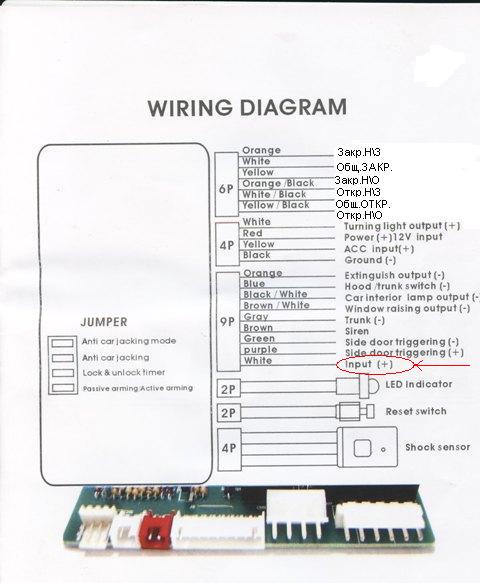

Аможно еще вопросик только не пинайте разьем 9Р не работает не чего там что тоже надо подовать +12В я обозначил в кружке и за одно с доводчика по схеме белый провод подключать надо к замку зажигания к + или я что то не так понял если не трудно может к какому номеру клеммы.Заранее огромное спасибо

[eugenvir 2]

Доброго времени суток!

Помогите пожалуйста советом по установке сигналки. Сигналка DaVinci PHI300. Подключаю сам, непонятно с разъемом Н2 - фиолетовый провод подключается к концевику положительной полярности, а коричневый - к отрицательной. На наших машинах концевики дверей все отрицательной полярности, т.е. коммутируют на массу, тогда, если я правильно понимаю, фиолетовый надо просто скрутить и убрать с глаз долой.

рис.1 Схема сигналки



Подключил центральный замок (рис.2), коричневый и белый провода замка (обведены красным) подключил к желтому и розовому разъема Н1 сигналки (рис.1), синий и зеленый того же Н1 скрутил между собой и кинул на массу. От брелка сиги закрывает и открывает, но не реагирует на перемещение защелок передних дверей (где пятипроводные привода стоят). Если синий и зеленый разъединить, то все наоборот от брелка ноль реакции, а на защелки передних дверей реагирует как положено, т.е. сам по себе цз работает. Как подключить, чтобы функциклировали обе функции - и от брелка и от защелок передних дверей? Предполагаю, что по схеме 3 рис.3, но сомниваюсь, что поможет, проконсультируйте пожалуйста.

рис.2 подключение замка



Рис.3 Подключение к цз (из инструкции к сигналке)



Очень надеюсь на вашу помощь! Заранее спасибо.

Змінено 14 квітня 2011 користувачем eugenvir

[feb73 4]

eugenvir,фиолетовый не подключай. На рисунке , где Н1 показан вариант подключения где встроенные реле ц.з. подключены непосредственно на привод. В случае подключения с контроллером ц.з. схема подключения изменяется и встроенные в сигнализацию реле коммутируют цепь управления контроллера. Короче, оранжевый и сине-белый сигналки соединяешь между собой и на минус. Желтый и розовый сигналки-на коричневый и белый контроллера. Так как на рисунке не указано, что открывает в сигналке, а что закрывает, то возможно с первого раза не угадаешь. Ничего страшного, желтый и розовый местами поменяй.

[eugenvir 2]

feb73, Я извиняюсь, напортачил трохи. Оранжевый и сине-белый подключаются на +12В,а на массу - синий и зеленый. В своем сообщении я исправил уже, исправь пожалуйста в своем, чтоб других людей с толку не сбивать. Открытие и закрытие подобрал уже - все работает, проблема в том, что от защелок передних дверей тогда не работает (при нажатии защелки передней двери, остальные не защелкиваются).

СТОП. Или чтоб работало и от брелка и от "главных" защелок надо оранжевый и сине-белый сигналки соединить между собой и на минус? И синий с зеленым тож на минус. Уточни пожалуйста.

[feb73 4]

eugenvir, ну вот же оно, из инструкции к сигналке первая схема там где подключение питания-там минус. Штатный встроенный контроллер на этой схеме-это контроллер замков, что в комплекте с ними идет. Управление контроллера по минусу.

И синий с зеленым тож на минус

Их подключать не надо, в этом варианте они лишние. Смысл такой, что встроенные релюхи в сигналке и контакты на приводе водительской двери подключены параллельно.

Или чтоб работало и от брелка и от "главных" защелок

Да-да, именно так и должно работать, если все правильно подключишь. Я у себя для большего удобства еще кнопку-качалку на консоли поставил, чтобы к кнопке двери не тянуться.

[raw*protect 1]

eugenvir,

у меня такая же инструкция была к ЦЗ)) Не Доберман случайно называется??

[eugenvir 2]

feb73, Спасибо большое, бум пробовать.

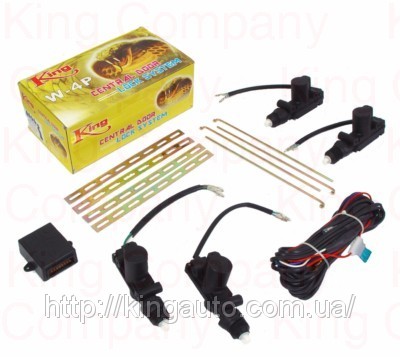

raw*protect, ЦЗ называется King, с двумя главными (пятипроводными) актуаторами
