Светодиодные стопы, габариты, повороты

[Sanya 3]

в общем замерз но поставил сегодня вот такую штуку

Посилання

Змінено 11 грудня 2010 користувачем Sanya

[TheForester 4]

в общем замерз но поставил сегодня вот такую штуку

Посилання



И какова цена вопроса в Донецке?

[j7710 1]

Sanya,

Как светит? это вместо габаритов или как основная фара сгодится? сколько потребляет энергии?

[2-ешник 92]

Sanya,

фары дневного света?



как подключал?



Скрути параллельно 500 и 1000 Ом и подключи.

будет 1,5кОм?

[-NIkki- 1]

будет 1,5кОм?



нет если соединять сопротивления паралельно общее сопротивление будет 1/R1+1/R2 - вроде так, тоесть упадёт...

кстатия подключил диоды через 2R 2Вт 1кОм и паралельно ещё 4 R 1 Вт 1кОм, в результате получил 160 ом при мощьности мин в 1 Вт уже и на машине стоят, может вечерком зафотаю...



Sanya,

это вместо габаритов или как основная фара сгодится?



я думаю фары такой конструкции и за такую цену как основной источник света не могут быть использованы с точки зрения безопасности...



фары дневного света?



продавцы говорят типа для улучшения видимости вашего авто на дороге встречными транспортными средствами и пешеходами...

[j7710 1]

продавцы говорят типа для улучшения видимости вашего авто на дороге встречными транспортными средствами и пешеходами...

Мне кажется при вкл. ближнем свете машину хорошо видно в любую погоду.

[TheForester 4]

Цитата:

Сообщение от 2-ешник

фары дневного света?

продавцы говорят типа для улучшения видимости вашего авто на дороге встречными транспортными средствами и пешеходами...



Это и есть "фары дневного света" DRL - Day Running Lights...



Мне кажется при вкл. ближнем свете машину хорошо видно в любую погоду.

Да, и повышенный расход топлива...и срок службы ламп в разы меньше.

[Sanya 3]

TheForester, цена 450 грн



j7710, светит как по мне так ничё, как основная фара не годится,

потребляют две фары 12 Вт



2-ешник, подключение три провода: плюс, минус и к плюсу ближнего чтобы фары выключались при включении ближнего



зы: видно мне кажется будет лучше как раз фары дневного света т.к. ближний светит на дорогу вниз, и все таки 12 Вт это не 110 Вт при вкючении ближнего))))

завтра если хотите сфоткаю днем и выложу

Змінено 11 грудня 2010 користувачем Sanya

[-NIkki- 1]

Да, и повышенный расход топлива...и срок службы ламп в разы меньше.

cогласен, но - слабо!

Змінено 22 грудня 2010 користувачем -NIkki-

[TheForester 4]

завтра если хотите сфоткаю днем и выложу

Давай! Интересно было бы взглянуть на них.

[Sanya 3]

cогласен, но такие светодиды не полностью решают пробдему видимости, т.к. я тестил светодиоды по 7Вт вот они справятся с задачей, но и цена вопроса!!! так там на драйверах стояли радиаторы с кулерами..., а тут просто диды, может на 0,1 Вт(каждый) - слабо!



если слАбо то можно купить вот что Посилання

думаю дороговато ставить фары дневного света за триста баксов)))) и всего на 1 Вт больше))))

и кстати если самому городить что то подобное то цена будет примерно такая же

зы по поводу 0,1 Вт - там 24 шт по 0,25 Вт)))

Змінено 11 грудня 2010 користувачем Sanya

[-NIkki- 1]

то цена будет примерно такая же



Цена канеш заоблачная, блин выходит так: 10 светодиодов 2 корпуса провода и пару релюше за 300$ канеш многовато...

лучше бы поставить парочку вот таких Посилання

Посилання - вот 3-х ватники

Посилання - вот линзы

Посилання - просто для интереса - 9ват 9 диодов $35,00 / 280,00 грн

а на фото того как светят твои "фары" мне тоже интересно посмотреть...

Змінено 11 грудня 2010 користувачем -NIkki-

[Sanya 3]

Цена канеш заоблачная, блин выходит так: 10 светодиодов 2 корпуса провода и пару релюше за 300$ канеш многовато...

лучше бы поставить парочку вот таких Посилання

Посилання - вот 3-х ватники

Посилання - вот линзы

Посилання - просто для интереса - 9ват 9 диодов $35,00 / 280,00 грн

а на фото того как светят твои "фары" мне тоже интересно посмотреть...



постараюсь сделать фотки завтра

насчет диодов то нормальные диоды фирмы СREE

на тех диодах на Посилання которые просто мощность "немного" преувеличили

зы я ничего больше никому не буду доказвывать, делайте шо хотите

[-NIkki- 1]

насчет диодов то нормальные диоды примерно эти Посилання

так эти же ультрафиолетовые 460 нм

доказывать ничего не нужно...

[Sanya 3]

так эти же ультрафиолетовые 460 нм

доказывать ничего не нужно...



то я промазал с сылкой))))

[TheForester 4]

насчет диодов то нормальные диоды фирмы СREE

Поддерживаю! Светодиоды этой фирмы и использую

[-NIkki- 1]

Буду знать...

спасибо за разъяснение, сорри за флуд! :)

[Sanya 3]

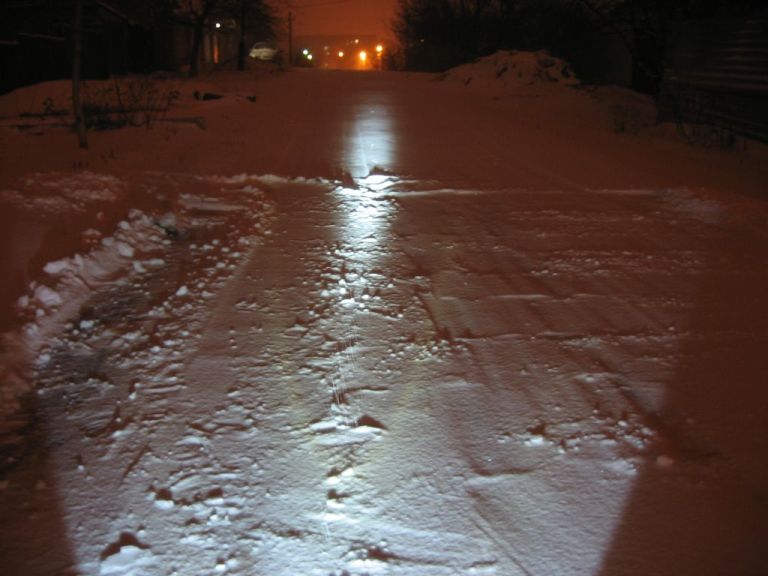

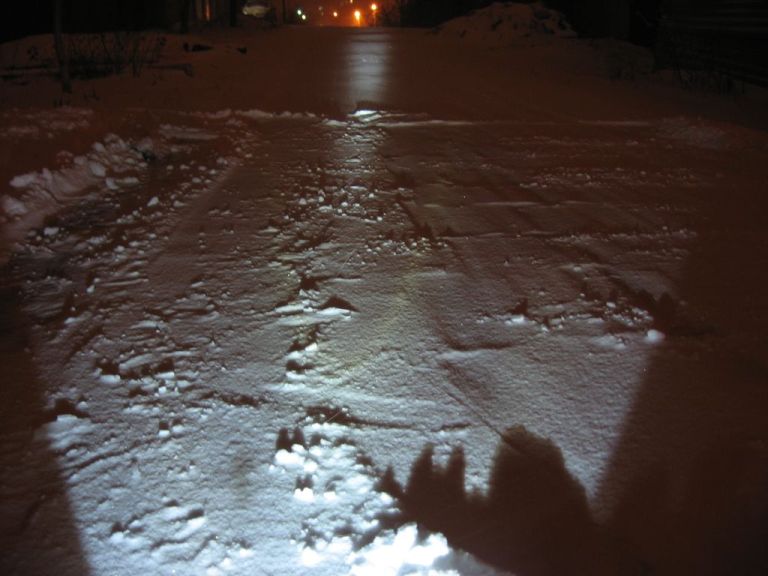

вот как светит диод CREE 2,5 Вт 110 градусов угол излучения, в фонаре (тока шо сфоткал)

думаю может вообще свет дополнительный замутить из такого же но большей мощности, вопрос будет в направленности рефлектор трудно будет сделать и собственно из чего его делать и как)))))

[R.I.D.I.K 10]

То они еще и светят неплохо. По городу думаю пойдет, как ближний.

[Sanya 3]

см. ниже

Змінено 12 грудня 2010 користувачем Sanya

[dimon_21061 236]

Всем привет!

Давно хотел написать о том, как подключать светодиоды.А то у одних они горят, у других сильно греются (исключение мощные диоды от 1Вт и выше).

Первое, для того чтобы диоды служили долго, ток, протекающий через него, не должен превышать максимальный постоянный прямой ток, а лучше немного меньше. Внимание НЕ Путать С Максимальным Импульсным Током.

Второе, для того, чтобы знать максимально допустимый прямой ток, необходимо при покупке диодов узнать его название или иметь его Datasheet(характеристики).

Например, берем обычные 5мм светодиоды с максимальным прямым током 20 мА (0,02А), дальше делаем самые простые расчеты, исходя из основного закона Ома (все помним)



Расчитываем сопротивление резистора для одногодиода и 12V.

Делаем схемку



Меряем напряжение на диоде, так как оно не всегда совпадает с напряженим в Datasheet. Пусть в нашем случае, напряжение на диоде будет равно 3V. Значит, теоретически, мы можем поставить четыре диода последовательно при напряжении 12V. При этом они будут светится хорошо и долго.



Но при этом напряжении должно быть точно 12 V( не ниже и не выше).Такого на практике в автомобиле не бывает, поэтому делаем так: берем три диода и резистор и соединяем их последовательно. Предположим, что напряжение в автомобиле в худшем варианте может достигать 15 V. Вычисляем номинал резистора, при котором через диоды будет течь максимально допустимый ток (20 мА).

Рассчитываем номинал резистора.

Это значит, что при напряжении 15 V и резисторе 300 Ом ,в этой цепочке будет протекать ток 20 мА, но если напряжение будет 12 V, то ток будет



Это не очень хорошо для нашего случая , так как при этом диоды будут светить не очень ярко. А так как напряжение в автомобиле постоянно меняется, в лучшем случае от 12 до 14,4 V, то будет меняться и яркость свечения диодов, что не очень хорошо.

Поэтому, самый простой вариант решения данной проблемы – это применение стабилизатора напряжения (лучше на 9 V, для того, чтобы был запас)

Например, можно использовать параметрический стабилизатор 7809 на 9 V, но в этом случае нужно ставить уже два диода и резистор.







Вот так будет выглядеть схема на 10 диодов ток потребления 100мА. 100 диодов 1А. При токе близком к 1А стабилизатор крепят на радиатор.







Это самый простой вариант схемы подключения для диодов с выше рассмотренными параметрами. На практике, под конкретный диод, нужно подобрать свои резисторы и количество диодов в линейке, так как падение напряжения у светодиодов разных цветов свечения разное.

!!!!А в идеале, для питания светодиодов нужен стабилизатор тока, и, желательно, импульсный – так как у него потери мощности минимальные, а значит он меньше греется, но он сложнее в изготовлении.!!!!

Рассказ не претендует на истину в последней инстанции потому сильно не критиковать!

[Sanya 3]

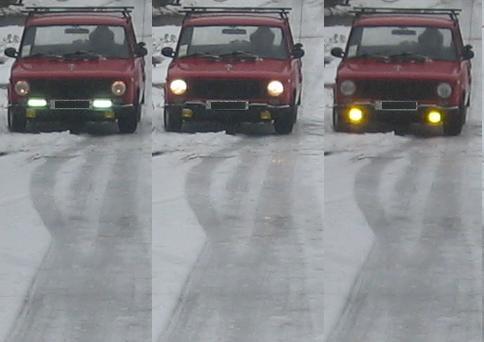

собственно вот

12:00

DRL

ближний

туманки

Змінено 12 грудня 2010 користувачем Sanya

[Sanya 3]

я вот че подумал.... не будут ли докапываться по поводу этих фар (по идее будет считаться переоборудованием) наши доблесные.....

ps тогда с копейки придется снять передние и задние туманки, фару заднего хода, стоп со стекла, аварийку...

Змінено 20 січня 2011 користувачем Sanya

[Walker 21]

ps тогда с копейки придется снять передние и задние туманки, фару заднего хода, стоп со стекла, аварийку...



...и посавить ее в гараж т.к. без этого всего не езда, а секас!

[Sanya 3]

ну так че.... хто еще че нить ставил с применением диодов
