valichella 1 Скарга Опубліковано: 8 лютого 2011 70 - 100 градусов оптимально Как я и думал. Взял себе 70 градусов по 1100 мкд поток. Смотрел на 1 диод при токе в 18 мА так "зайчиков" ловил ещё с пол часа. Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 9 лютого 2011 (змінено) TheForester, вот набросал схемку не глянеш? Получилось слишком геморно, на входе кондеры керамические по 0,1 мкФ, на выходе 1мкФ электролит по 25В все, как минимум 2 подстроечных резистора, а как подстраивать без диодов (чтоб их не спалить) не знаю. Может как-то упростить? Вот в режиме габаритов: " rel="external">Посилання , а это в режиме стопов: " rel="external">Посилання Змінено 9 лютого 2011 користувачем valichella Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 9 лютого 2011 как не спалить думаю просто посчитать надо по фомуле ток и все, че тут гадать, спалю-не спалю Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 9 лютого 2011 думаю просто посчитать надо Посчитал. Найди мне пожалуйста резистор на 1059 Ом... а изменения в 1 Ом критичны! Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 9 лютого 2011 (змінено) Посчитал. Найди мне пожалуйста резистор на 1059 Ом... а изменения в 1 Ом критичны! это была шутка месяца насчет критичности в 1 Ом не занмайся ерундой какой 1 Ом, может стоит учесть ишо в обычных МЛТ-хах разброс пять процентов вот и считай , честно неохота больше ниче отвечать и стоит все таки тебе посмотреть ряд номиналов и оттуда плясать, а если критично 1Ом то попробуй найди такую точность и еще продавцу скажи шо те нада диод ограничить 1059 омами и потом посмотри на его лицо Змінено 9 лютого 2011 користувачем Sanya Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 9 лютого 2011 (змінено) Sanya, почитай даташит на ЛМ317 в режиме стабилизации напряжения, а потом посмотри на схему и посчитай на сколько изменится ток в диодах при изменении одного из резистора на 1 Ом. Змінено 9 лютого 2011 користувачем valichella Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 9 лютого 2011 (змінено) и ксати померяй бортовое напряжение, не думаю шо оно будет у тебя именно 12 вольт и ни на десятую ни больше не меньше, а то шо ты в протеусе сделал это хорошо но в реале придется повозится Змінено 9 лютого 2011 користувачем Sanya Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 9 лютого 2011 померяй бортовое напряжение А стабилизатор нафига??? Зачем такая схема по твоему? Объясняю, но последний раз, для того и есть вот те два квадратика помеченых на схеме метками U1 и U2 (это ЛМ-ки) это и есть стабилизаторы напряжения в данном случае, и при напряжении в бортсети от +10В до +37В (это то что позволяет ЛМ-ка) напряжение на выходе ЛМ-ки будет одинаково!!! "Я понятно объясняю...." --- сори за флуд. Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 9 лютого 2011 (змінено) понятно канешно. Меня немного зацепил 1 ом. Все малчу а то забанят .... Это не протеус ли тебе про один ом сказал шо работать не буит? Змінено 9 лютого 2011 користувачем Sanya Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 10 лютого 2011 Sanya,нет не протеус а формула в даташите ЛМ-ки по подсчету выходного напряжения. Но с 1 Омом может я и погарячился но при питании диодов током около 19,5 мА, то при изменении сопротивления между пинами ADJ и Vout на 1-3 Ома ток меняется до 21 мА. А это не есть гуд! Для этого в даташите ставят подстроечный резистор на пару КОм и подстраивают до нужного напряжения на выходе. Но на выходе стоит ещё и диод Шоттки который тоже кушает около 0,75 В, вот и собирать все это вместе с диодами стремно чуть сильнее крутнул подстроечный резюк и диодам вафли. Но нет ничего невозможного, нужно просто подумать как собрать. Жду вот может таки Forester поинтереснее схемку придумает, а то я так на ходу набросал. Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 10 лютого 2011 (змінено) Посилання pdf ки 907 и 1109 (12 вольт как раз питание) хто шо думает??? в принципе должно прикольно выглядеть если будут полосками светиться Змінено 10 лютого 2011 користувачем Sanya Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 10 лютого 2011 http://www.kosmodrom.com.ua/data/light/leds.php?name=5%20%C2%F2&page=0" rel="external">Посиланняpdf ки 907 и 1109 хто шо думает??? в принципе должно прикольно выглядеть если будут полосками светиться 1. Цена в 50-60 грн. за 1 полоску, как-то не очень. 2. Энергопотребление в 5 Вт одной полоски тоже слишком, - у меня, по подсчетам, оба стопа должны тянуть около 5 Вт! 3. Если я правильно понял световой поток в 1109 -250люмен а в 907 - 80люмен. В 100 ваттной лампочке накаливания примерно 100 люмен, - думаю вывод понятен... 4. Лично для меня неприемлемые размеры матрицы, мне её всунуть некуда, да и + к обычным светодиодам это то что рисунок из них делаеш сам, вплоть до того что стрелки нарисовать можно в поворотах (что я лично считаю идиотизмом). Ну эт пока все что я навскидку увидел. и это лично мое мнение. Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 10 лютого 2011 1. Цена в 50-60 грн. за 1 полоску, как-то не очень.2. Энергопотребление в 5 Вт одной полоски тоже слишком, - у меня, по подсчетам, оба стопа должны тянуть около 5 Вт! 3. Если я правильно понял световой поток в 1109 -250люмен а в 907 - 80люмен. В 100 ваттной лампочке накаливания примерно 100 люмен, - думаю вывод понятен... 4. Лично для меня неприемлемые размеры матрицы, мне её всунуть некуда, да и + к обычным светодиодам это то что рисунок из них делаеш сам, вплоть до того что стрелки нарисовать можно в поворотах (что я лично считаю идиотизмом). Ну эт пока все что я навскидку увидел. и это лично мое мнение. дык можно ограничить и накрутить скока хош решится резистором вопрос Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 10 лютого 2011 дык можно ограничить и накрутить скока хош Что ограничить? Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 10 лютого 2011 ток и соответственно яркость да и линейке попроще буит Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 10 лютого 2011 (змінено) ток и соответственно яркость да и линейке попроще буит Тогда напрашивается вопрос, - зачем покупать линейки за 50-60 грн\шт. и ограничивать 50-80% яркости, и добавлять резисторы которые лишнее напряжение переведет в тепло? и к стати 5Вт резистор ещё и не маленький, а нужно брать с запасом так что больше 5Вт. где-то в этой теме выше была фотка резистора на 5 Вт керамический. Змінено 10 лютого 2011 користувачем valichella Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 10 лютого 2011 (змінено) а мош не 5 Вт рез. нада а чуть меньше Змінено 10 лютого 2011 користувачем Sanya Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 10 лютого 2011 а мош не 5 Вт рез. нада а чуть меньше А мож ты ваще не шариш в радиоэлектронике??? Резистор характеризуется чем? Сопротивлением и макс мощностью! Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах

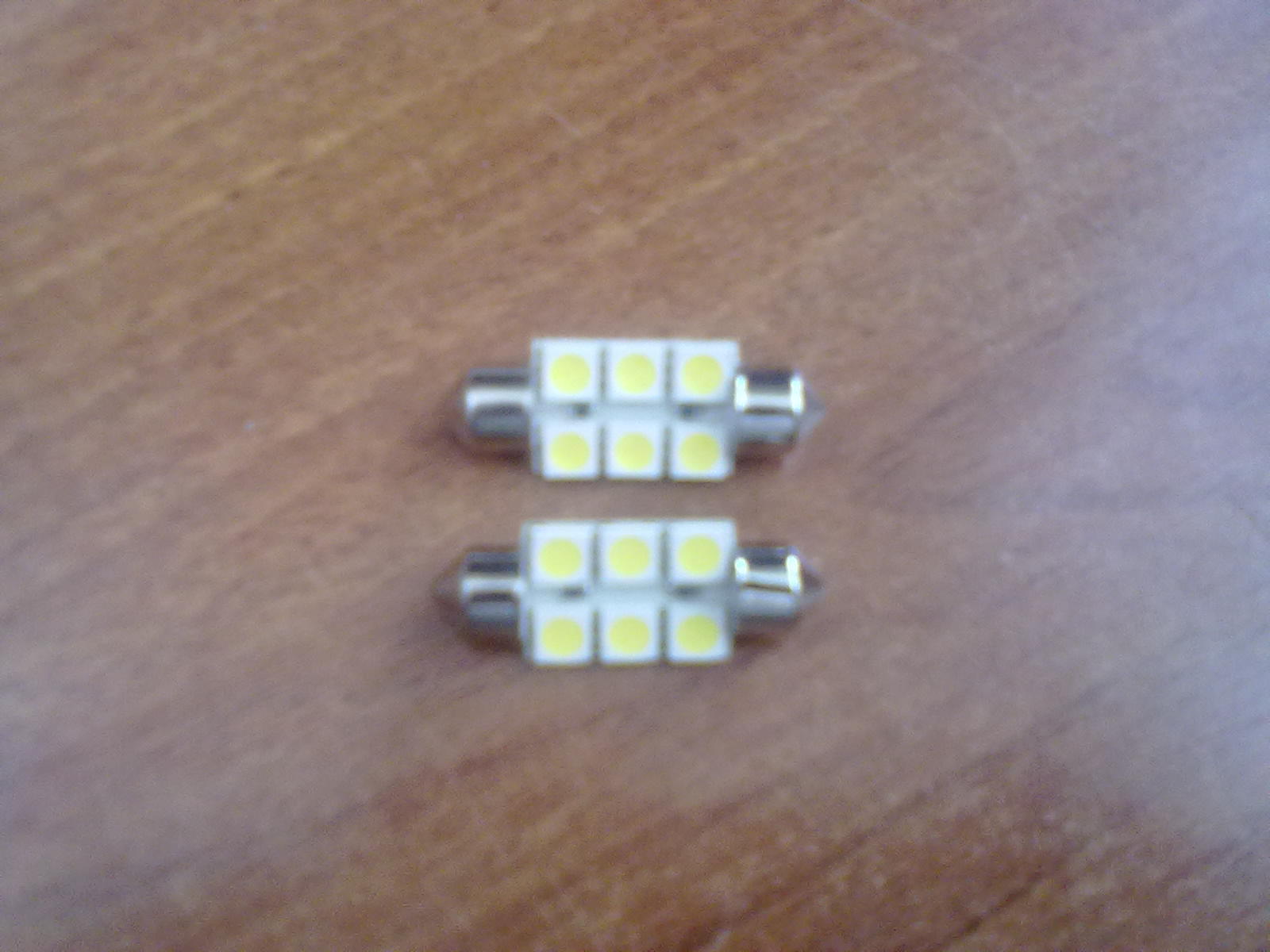

Sanya 3 Скарга Опубліковано: 10 лютого 2011 (змінено) собственно вот шо купил тока шо, светят классно, кушают всего по 100 мА, зы цена вопроса 90 грн. пара, но оно того стоит Змінено 11 лютого 2011 користувачем Sanya Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
TheForester 4 Скарга Опубліковано: 13 лютого 2011 valichella, смотри схему, как-то так: То, что ток меняется 19-21 мА - это считай ничего При макс. токе светодиода в 70 мА, рекомендуемый ток - 50 мА (всё применительно к моим светодиодам). А там может быть и 45, и 49, и 55. В зависимости от температуры окружающего воздуха, температуры компонентов, напряжения борт. сети, допуска резисторов, сопротивления проводов и других многочисленных факторов. Поэтому никто не делает рабочий ток = максимальный ток. Просто диапазон изменения тока у стабилизаторов значительно меньше и не выходит за макс. установленный предел в пределах разумного... Во вложении файл Протеуса, экспериментируй. Виртуальная симуляция и реальная - похожи, но не одинаковы valichella.zip Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 13 лютого 2011 То, что ток меняется 19-21 мА - это считай ничего +1, а то понимаешь человек мучается из-за одного ома и полмиллиампера проще надо быть Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Mad_dog 112 Скарга Опубліковано: 13 лютого 2011 TheForester, Денис, так ты еще не против заняться этой ерундой? сможешь сделать диодный фонарь в 07 потолок? как по ссылке? Ну в смысле время там найдешь может или нет. на рынках и в магазинах не нашел. в лс. Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 14 лютого 2011 TheForester, Спасибо за схемку, подскажи ещё, а то вылетело из головы где какие кондеры? На входе електролит, - на выходе керамика или наоборот? Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
Sanya 3 Скарга Опубліковано: 14 лютого 2011 На входе електролит, - на выходе керамика или наоборот? а че погуглить не получается? (вход керамика выход электролит)((а если честно то пофиг че и где можно вообще не ставить)) Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
valichella 1 Скарга Опубліковано: 14 лютого 2011 Sanya,можно, но лучше ставить. Помехи лучше убирать. Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
