Описание Работы Электрической Части Дворников, Часто Встречающиеся Поломки

[vladlen25 1]

Krotello Посмотри контакты на редукторе они стоят для возвращения щёток в "нулевое" положения и для торможения двигателя.

[AlexandrB 55]

Krotello Посмотри контакты на редукторе они стоят для возвращения щёток в "нулевое" положения и для торможения двигателя.

ну я вообще то про контакты в предыдущем посту уже написал... А поскольку "земля" для торможения коммутируется подрулевым, то состояние подрулевого тоже может быть причиной..

[fiesta 2]

Подскажите, при выключенном зажигании дворники работают нормально, а при включенном на клавишу на панели не реагируют, только на ножную кнопку, в движении в сильный дождь чувствуется нехватка третьей ноги

[AlexandrB 55]

Раз клавиша на панели, то это родная 2101.

По сути. Раз с ножным все ОК, то ток благополучно проходит от замка (INT) через предохран №2 , ножной выкл-ль на двигатель.

Альтернативная цепь - со второго вывода пр№2 а клавишу режима работы стеклоочистителя и на двигатель (либо реле)

А посему проверить что на пр№2 есть хороший контакт с" Желтым с черн полос" проводом (он идет на клавишу), ну и соответственно исправность самой клавиши..

Если дворники подключены штатно (!!!) , то не должно быть никакой зависимости от положений замка зажигания (Зажигание или ВЫКЛ), даже если предположить что в положении Зажигание нет контакта с INT, то не работал бы и ножной омыватель тоже...

[Serhiy1002 1]

Дякую ......

З моторчиком розібрався...

не знаю як підключити правильно реле до моторчика і кнопки))

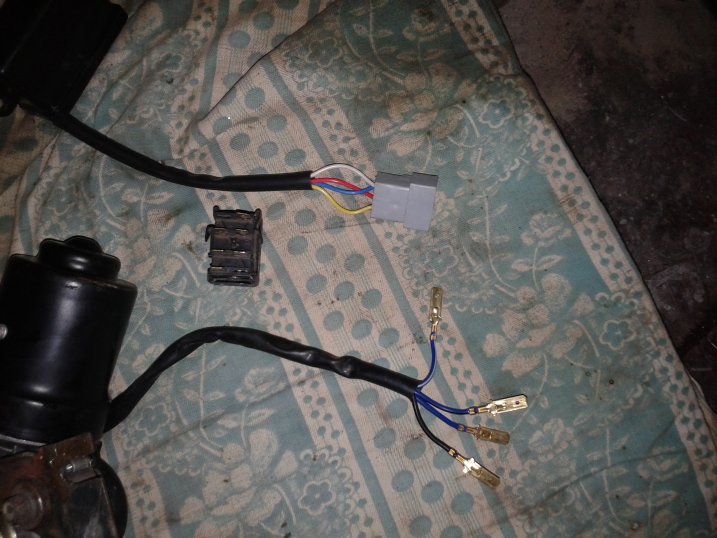

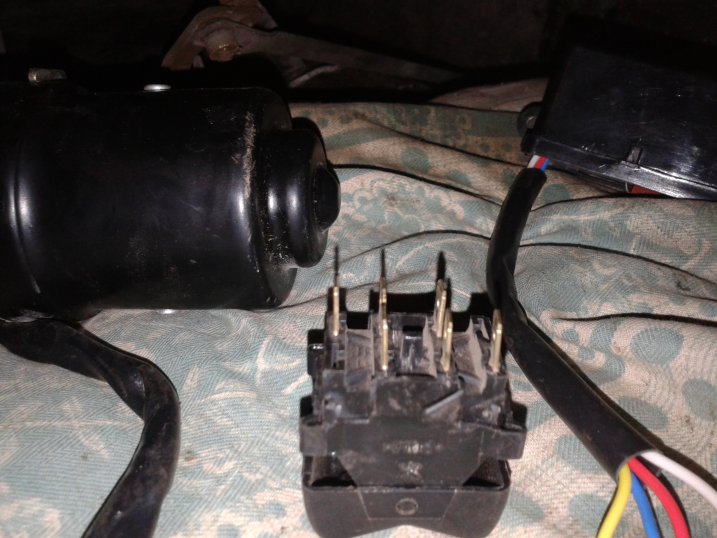

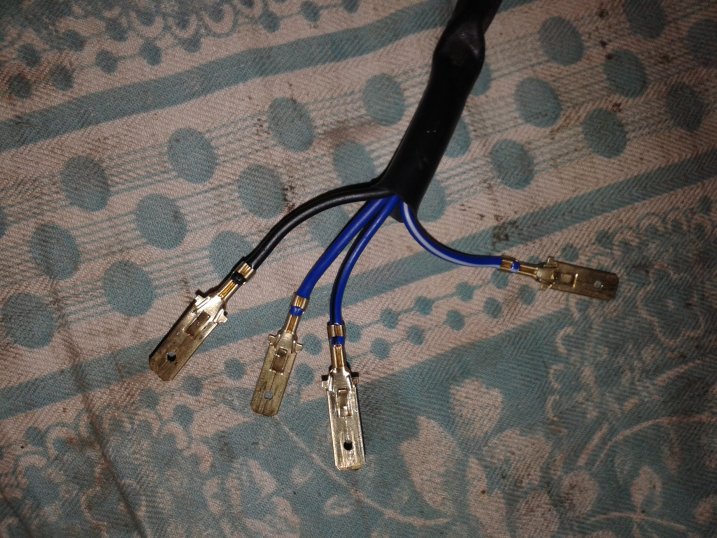

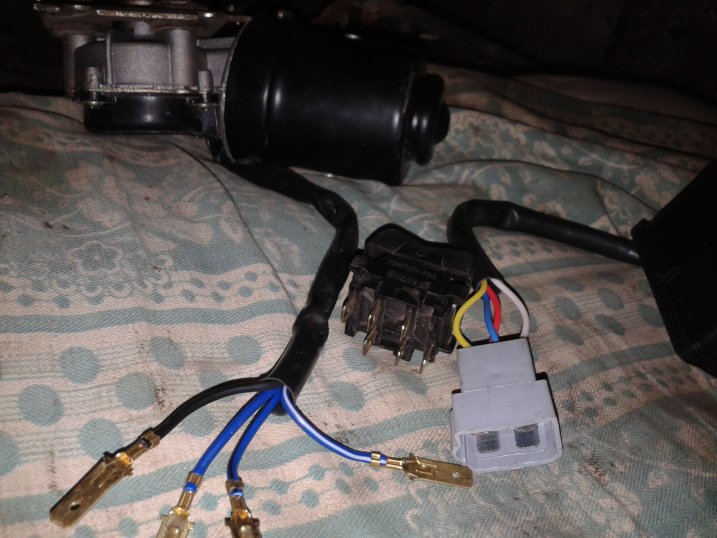

ось фото:



ЗАРАННЯ ВДЯЧНИЙ!!!!!

Змінено 17 червня 2012 користувачем ajm

[Змей 59]

Serhiy1002, з моторчиком розібралися - то добре. Реле встановлюється на місце старого та підключається до тієї ж колодки, що і старе (головне - не міняти дроти у колодці). Але я не можу зрозуміти, навіщо потрібна кнопка, якщо є підкермовий перемикач?

[Serhiy1002 1]

Ви мене не правильно зрозуміли)))

В мене взагалі нема ніяких колодок,....є лише блок предохр.замок зажиганія а до двірників ніяких колодок(проводів) нема треба все підключати,виводити самому...і під рулем двірники не перемикаються тільки поворотніки і дальне -ближнє))) є лише тільки на кнопку два положення)))

вибачте ,але я вцьому новачок тому не знаю як правильно зробити...

ДЯКУЮ)))))

[igor 27]

Serhiy1002, А все это хозяйство будет подключатся к родной проводке или проводка будет собираться из новых (самодельных) проводов ?

Ну и полюбому нужно иметь как минимум 3 колодки

1) чтобы соединить движок с проводкой

2) чтобы соединить реле с проводкой

3) чтобы соединить переключатель с проводкой

[Змей 59]

є лише тільки на кнопку два положення

тобто, встановлена проводка 2101 (лише в ній під кермом з лівоїї сторони перемикачі поворотів і світла, а двірники вмикаються кнопкою), а та кнопка, ща встановлена має два положення? Тоді запропоную дещо скорочену схему:

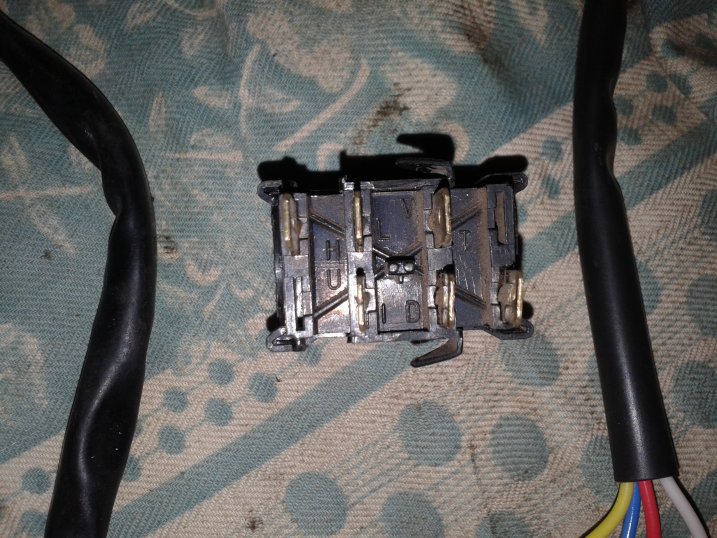

На цій схемі видно, що до перемикача двірників 52 підходять шість дротів: чорний, жовтий, білий, жовто-чорний, сірий та червоний. Також на схематичному зображенні колодки кожен контакт підписаний латинськими літерами: D,I,L,H,V. На фото кнопки також є ці літери:

Тепер просто дивлячись на схему потрібно під"єднати дроти до перемикача (але вони потрібні певної довжини). Рекомендую зробити це не відходячи від монітору, перевірити (буде потрібен аккумулятор), а потім перенести все до автомобіля та встановити.

Прохання до форумчан: якщо схами та фото не видно, повідомте.



Вибачте, маненьке доповнення.

Схема від авто з ножним насосом склоомивача. Тому сірий дріт не потрібен, замість нього протягуємо блакитний

[vladim.artemov1974 1]

Всем привет. У меня проблема со стеклоочистителем ВАЗ 2106. При включении омыва стекла на рулевой колонке, вода подлатся а сами стеклоочистители не работают. При включении стеклоочистителя в других положениях всё работает. Если кто-то сталкивался с такой проблемой прошу откликнуться

[bars59 7]

Так они и не должны работать.Омыватель включается не зависимо от дворников нажатиеи на себя рычага вкл дворников.

[vladim.artemov1974 1]

Именно так и было раньше. А сейчас- нажав на рычаг вода идет, а дворники не работают.

[Змей 59]

подлатся

подаётся?

[AlexandrB 55]

Именно так и было раньше. А сейчас- нажав на рычаг вода идет, а дворники не работают.

Вариант1: - значит это было нештатно сделано кем-то неизвестным нам методом...

Вариант2: - кем-то было установлено какое-нибудь несовместимое с штатным реле-новодел где-то в разрыв проводки от подрулевого...



В штатном подключении с водой дворники "не ходют", за исключением конфигурации с ножным выключателем...

И в первом и втором варианте, никто тебе не подскажет... т.к неизвестно где и что переделано...

Змінено 1 вересня 2012 користувачем AlexandrB

[Змей 59]

Разве что установили от 2105

[vladim.artemov1974 1]

ВСЕМ СПАСИБО ЗА УЧАСТИЕ БУДУ РАЗБИРАТЬСЯ.



[MOD="ajm">3. На форуме запрещено:

(за что можно получить предупреждения, ограничения, а так-же отключение от форума)

...

3.11. использование в теме и самом сообщении большого количества ЗАГЛАВНЫХ БУКВ



Посилання[/MOD]

Змінено 8 вересня 2012 користувачем ajm

[@ндрей 1]

Была проблема с дворниками. при включении горела дорожка на блоке. Поменял блок не помогло, ездил к электрикам двум, никто не мог решить проблему. После очередного просмотра чудо мастером, уехал в злющем состоянии. не скрутив детали панели. Что в будущем помогло. Приехав домой начал скручивать кожух пласмасовый на руле и заметил случайно что на жмуте проводки идущей от руля перетертый один провод, это и был провод дворников. Который бил на массу и делал мне такую каку.

[Gandzas 1]

Прошу совета. 2 проблемы.

1. Моторчик дворников дрыгается при работе. вверх-вниз. как буд-то какая-то несоосность.

2. Дворники на мокром стекле опускаются ниже, чем на сухом. Это нормально или что-то с этим косяком можно сделать?

[deredred 34]

Все привет, не пинайте сильно. Я поставил 3-х рычажнй подрулевой и у меня скорость дворников что в 1 что во 2 положении одинаковая. Где искать причину? И ещё дворники в право не доходит примерно 15см можно ли их подрегулиравать? СПС за ответы

[Змей 59]

Gandzas,

1.Или подтянуть болты крепления моторчика, или выставить с помощью шайб соосность (подкладывать или убирать на каждой из трёх ног крепления)

2.Всё дело в смазке. Не заморачивайся



deredred,

у меня тоже стоит трёхрычажный. Но там на дворники два положения: с паузой и непрерывный. А скорость вращения одинакова в обоих случаях.

дворники в право не доходит примерно 15см

это к капоту? Там должно быть около 5см (нижнее положение). Если имеется в виду стойка, то, во-первых это "влево", а во вторых это лечится перестановкой рычагов стеклоочистителя по шлицам привода.

[deredred 34]

И правда я попутал "лево" с "право"(хоть бы на дороге не попутать). Со шлицами я не додумался. Авот насчет переключателя может реле заменить потому как паузы у меня нет А какое реле поставить?

[igor 27]

deredred, Если без переделки воткнул и заработало, то это к AlexandrB (помоему он предлагал когдато такое).

[AlexandrB 55]

Авот насчет переключателя может реле заменить потому как паузы у меня нет А какое реле поставить?

Раз у тебя 2101 и ты вместо кнопок подкидывал подрулевой (тем паче , как я понял из форума, ты вообще рычаг от ЗАЗа заинсталлировал ), то мы не можем утверждать правильно-ли подключены провода на разъем трехрычажного подрулевого и все ли цепи задействованы, поэтому и судить о причине (реле или нет) невозможно.

Скачай руководство по эксплуатации Посилання. В нем есть методика проверки "на коленке" правильно-ли подключено реле. Проверь и сравни со своими результатами.

Змінено 4 жовтня 2012 користувачем AlexandrB

[Kucoi 2]

А собственно как должны работать дворники в прерывистом режиме? У меня только постоянный. А прерывистый очень короткий мах. Здесь пишут что дело в старых контактах редуктора которые надо почистить - то есть это где? Открыв капот я туда доберусь или из салона?

Про омыватель - другая тема? Но грелку надо заменить бачок поставлен - только как подключить чтобы кнопка внутри салона и нажатием брызгала вода - бог с ним там и дворник пусть отдельно лишь бы вода была а дворник и так включить можно...

[Змей 59]

А прерывистый очень короткий мах

Подробнее...





Здесь пишут что дело в старых контактах редуктора которые надо почистить - то есть это где? Открыв капот я туда доберусь или из салона?

Доберёшься. Открыв капот ты увидишь чёрную пластмассовую крышку на редукторе моторчика.

Снимаешь её и сразу увидишь контакты.
