Светодиодные стопы, габариты, повороты

[TheForester 4]

TheForester, всё прекрасно и чудесно, а какова сила света? Может имеет смысл померять? Как на глаза давит с пары-тройки метров? Кажется перебор. Но это мне только кажется.

Что производитель в даташите светодиодов заявляет на счёт мощности (силы света) излучения? И как теоретически посчитать общую для блока, - простым умножением на количество?



Я выше писал, про световой поток - 4500 мЛм.

Смысл померять? Кто приедет - померяет, против не буду

В данном случае, мне кажется, немного перебор лучше, чем недобор...с пару-тройки метров нужно смотреть с машины, которая едет следом, а фонарь пока не установлен и проходит режим "отладки".

Хочу сравнить с аналогичным от Mitsubishi Outlander XL или Toyota RAV-4. С лампой сравнивать - толку мало.



Просто так посчитать тоже не получится, поскольку рассеиватель фонаря тоже имеет свою форму, которая вносит коррективы.

В Мерседесе S-класса в кузове W220 - стоит 24 таких светодиода + индивидуальный отражатель на каждый...а с ними они лупят еще сильней...Вообщем надо будет еще посмотреть. Но мне нравится!

[Dim0N 25]

TheForester, всем нравится. Интересно будет посмотреть на сравнительные фотки с фонарями Mitsubishi Outlander XL или Toyota RAV-4. Держи в курсе.

[TheForester 4]

Кстати, похоже ныне действует уже другой ДСТУ, а не указанный на предыдущих страницах...

ДСТУ UN/ECE R 7-02-2002

Єдині технічні приписи щодо офіційного затвердження підфарників, задніх габаритних (бокових) вогнів, стоп-сигналів і контурних вогнів дорожніх транспортних засобів (за винятком мотоциклів) та їхніх причепів (Правила ЕЭК ООН N 7-02:1992, ІDT)





Клас: 43.040.20

Статус: Действует

Дата введення в дію: 01.01.2003



Согласно которому:



Или так:



Где стандарты: ECE - Европа, SAE - США.

[Dim0N 25]

TheForester, спасибо за труды по поиску данного стандарта. Если не секрет - где нарыл? Можно ссылку?

[TheForester 4]

TheForester, спасибо за труды по поиску данного стандарта. Если не секрет - где нарыл? Можно ссылку?



Где же еще, как не на сайте самого United Nations Economic Commission for Europe (UNECE) - ссылка: http://www.unece.org/trans/main/wp29/wp29regs1-20.html" rel="external">Посилання

Соглашение номер 7:

Reg. 07 - Rev.4 - Front and rear position (side) lamps, stop-lamps and end-outline marker lamps for motor vehicles (except motor cycles) and their trailers

[TheForester 4]

Итак, вернемся к дополнительному стоп-сигналу.

Рассмотрим историю его развития:

Вверху - родная плата стоп-сигнала. После годовалой эксплуатации светодиоды горели абы как, с разной яркостью, один вообще сгорел.

Посередке - модернизированная версия, из 28 светодиодов 5 мм. Малый угол обзора "лупит" только назад под малым углом.

Внизу - последняя версия, со стабилизатором на веревочке



А так дружно мы все светим:



А так лупят 5 мм светодиоды, хорошо виден их малый угол свечения.



Посмотрели, и хватит! Пора собирать. Склеенный обратно дополнительный стоп-сигнал с новой матрицей готов к установке! Новый провод, скотч двухсторонний - все на своих местах. Отсутствует лишь соединительная колодка, но она терпеливо ждет встречи в указанном месте

[VETALZZZ 1 446]

TheForester,вот нашел у себя в городе контору - у тебя такие диоды? (5мм) Посилання

[TheForester 4]

TheForester,вот нашел у себя в городе контору - у тебя такие диоды? (5мм) Посилання



5 мм у меня стояли, сегодня снял

COTCO (новые) - 3 мм. Такого плана - http://e-voron.dp.ua/catalog/011168" rel="external">Посилання

Но это не столь важно. Главное светоотдача и угол половинной яркости.

[Alexeon 1]

Рекомендую эти" rel="external">Посилання светодиоды



Тоже собираюсь фонари на светодиодах сделать,фирмы см. выше.Уже собрал светодиодные кластеры,осталось только отражатели "посеребрить",а вернее поалюминировать. На поворотах использую реле прерывания собственного изготовления- полная имитация лампочки,плавно загораются и плавно гаснут.Не режет глаза окружающим.К сожалению не могу выложить фото за неимением прав на форуме,надеюсь пока...

[TheForester 4]

Рекомендую эти" rel="external">Посилання светодиоды



Тоже собираюсь фонари на светодиодах сделать,фирмы см. выше.Уже собрал светодиодные кластеры,осталось только отражатели "посеребрить",а вернее поалюминировать. На поворотах использую реле прерывания собственного изготовления- полная имитация лампочки,плавно загораются и плавно гаснут.Не режет глаза окружающим.К сожалению не могу выложить фото за неимением прав на форуме,надеюсь пока...



Фото можно выложить на любой фотообменник, к примеру http://www.radikal.ru" rel="external">Посилання. Интересно было бы взглянуть

[Dim0N 25]

Alexeon, ага, тоже интересно взглянуть, что там за реле ? Тема есть как вставлять фото в форум. Ждём с нетерпением.

[Alexeon 1]

Если ктото зарегестрирован на Посилання то вот" rel="external">Посилання ссылка на эту тему.В конце полный готовый "проэкт" со схемой и прошивками.Я там под логином Nash.Для тех кто не зарегестрирован в понедельник выложу на файлообменник.

Кроме того есть "проэкт" на линейку стопа.От цетра в стороны поочередно загораются все светодиоды и горят пока нога на педали стопа,если забрать в обратном порядке гаснут от краев к центру.Не знаю зачем это нужно,но на мой взгляд привлечет внимание и в тоже время ненавящивый-как с бегающими и прыгающими огнями и т.п.Пожже тоже выложу.

[Alexeon 1]

О! Заработало! Теперь я могу добавлять,пусть смешные,но файлы

Выкладываю свою затею povorot.zip,в пакете полный комплект,уже настроеный-на мой взгляд как надо.

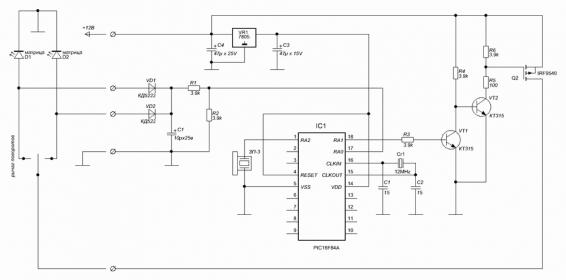

А это сама схема

[TheForester 4]

О! Заработало! Теперь я могу добавлять,пусть смешные,но файлы

Выкладываю свою затею [ATTACH]1114[/ATTACH],в пакете полный комплект,уже настроеный-на мой взгляд как надо.

А это сама схема

[ATTACH]1115[/ATTACH]



А есть фото, как это все выглядит "в железе"? Готовое изделие, так сказать Видео работы тоже приветствуется

[TheForester 4]

Итак, маленькое обновление.

Сделан фонарь заднего хода на светодиодах Cree CLN6A-MKW, 72-85 Люмен, 115 градусов, 3200К цветовая температура. 6 штук в фонаре. Питание - светодиодный драйвер Zetex ZXLD1362.



Радиатор, драйвер:



Хром пленка поверх:



Фонарь нужно доработать, а именно поставить коллиматоры (линзы), чтобы направить свет в нужном направлении...



Подсветка номерного знака на Skoda Octavia Tour:



У соседа постоянно горят лампочки, попросил решить эту проблему... 8 светодиодов типа "пиранья" + линейный стабилизатор тока на LM1117ADJ на платке "патрона".





Спецзаказ для одноклубника Walker`а, светодиодные стоп-сигналы в 2109, в штатный фонарь. 24 светодиода Cotco LP377AHR1, 4.5 Люмен, 70 градусов. Питание - линейный стабилизатор тока на LM317D2.



Подсветка "шашки" такси для соседа. 8 светодиодов Cree C535A-WJN, 110 градусов. Питание - линейный стабилизатор тока на LM1117ADJ .



Получил для себя светодиоды Cree CP41B-AFS, 7 Люмен, 70 градусов, цвет - оранжевый.

Поворотник на задний фонарь, 50 штук:



Поворотник в подфарник, 40 штук:

Светодиодный драйвер в собранном виде:

[Dim0N 25]

TheForester, поздравляю с внедрением на практике. Видно пора переходить на промышленные рельсы?

[TheForester 4]

Продолжаем. Передний указатель поворота.

Слева направо: текущий, новый, первоначальный (лампа).



Левый при питании около 14В конечно светит чуть поярче, но не дотягивает до уровня лампы...



Хотя первоначально там был габарит/поворот...габарит переехал в фару, как у более молодых товарищей...и видно получше.

Змінено 26 травня 2010 користувачем TheForester

[TheForester 4]

И снова свет!

Еще одна подсветочка номерного знака (на фото в законченном виде, в отличае от фото(без термоусадочной трубки) в предыдущем сообщении. И на других светодиодах.) для Октавии ожидает установки:



И комплект для установки в "шашку" такси, также ожидает установки.

[Walker 21]

А вот эти модули в действии

фото на мобилу не передает достигнутого эффекта, поробую объяснить словами. Свет получился по яркости почти как в стоке с лампочкой, но немножко ярче и намного насыщеннее! Если лампа отдавала оранжевым, то светодиоды дают ярко красный. По задумке светодиоды размещены так чтобы работал рассеиватель стокового плафона и этот эффект достигнут на 100% Светится весь модуль а не пятно по центру как от лампы, точек от светодиодов не видно. Изделием доволен на все 200%! Раньше при нажатии на тормоз при работающих габаритах, ближнем свете и печке чувствовалось снижение напряжения в сети. Сейчас этого эффекта нет совсем!

[Dim0N 25]

TheForester, Великолепно.

Очень хоцца на 2102 габариты с поворотами (перед), подсветку номера и повороты (зад). Ну и повторители поворотов. Стоп-габарит у мну есть с двухконтактным цоколем светодиодные.

Может возьмёшься сделать? я в Донецке дома буду в конце августа, могли бы проинсталить. Оплата - не вопрос.

[TheForester 4]

Dim0N, оформим, если нужно

Задний фонарь от 2102 у меня есть, спасибо Walker'у.

Нужно будет еще найти подсветку номерного знака и определится с дизайном передних поворотников (каким рядом будет поворот, а каким габарит, количество)

[Dim0N 25]

Нужно будет еще найти подсветку номерного знака и определится с дизайном передних поворотников (каким рядом будет поворот, а каким габарит, количество)

По поводу передних поворотов-габаритов - полностью полагаюсь на твой опыт и дизайн. У тебя нормально получается. А по поводу подсветки труднее. Может мне снять свою, сделать чертёж и тебе переслать? Как вариант в Донецке по разборкам искать. Но она в сборе дорогая (хром), однако.

[Walker 21]

Может мне снять свою, сделать чертёж и тебе переслать? Как вариант в Донецке по разборкам искать. Но она в сборе дорогая (хром), однако.

С подсветкой номера поможем, у отца вроде оставалась.

[Dim0N 25]

Вот спасибки. Вы там в Донецке на встрече пересечётесь? Тогда TheForester, сможет без меня начать что то делать, ну а я по приезду домой Вас найду, сочтёмся.



TheForester, есть пожелание, если получится, сделать подключение элементов из старых цоколей ламп шоб в патроны штатные втыкнуть и платкой с светодиодами прикрыть. Впереди у меня габарит-поворот белый, двухконтактный патрон. Сзади - уже понятно если плафон имеется. Как я и писал стоп-габарит у мну есть, но если конструктив будет лучше на сплошной плате (сзади) то можно и стоп-габарит сделать. Если шо, то я всегда.

Ну а повторитель на крыло - ??? какие могут быть варианты



TheForester, совсем забыл, если финансы для раскрутки на детали нужны - черкни в личку, решим.

Змінено 4 червня 2010 користувачем Dim0N

[TheForester 4]

Вот спасибки. Вы там в Донецке на встрече пересечётесь? Тогда TheForester, сможет без меня начать что то делать, ну а я по приезду домой Вас найду, сочтёмся.



TheForester, есть пожелание, если получится, сделать подключение элементов из старых цоколей ламп шоб в патроны штатные втыкнуть и платкой с светодиодами прикрыть. Впереди у меня габарит-поворот белый, двухконтактный патрон. Сзади - уже понятно если плафон имеется. Как я и писал стоп-габарит у мну есть, но если конструктив будет лучше на сплошной плате (сзади) то можно и стоп-габарит сделать. Если шо, то я всегда.

Ну а повторитель на крыло - ??? какие могут быть варианты



TheForester, совсем забыл, если финансы для раскрутки на детали нужны - черкни в личку, решим.



Да я уже не знаю, куда спрятаться от Walker'а Он повсюду Полон дом уже его фонарей



Значит, все по порядку.

Передний указатель поворота/габаритный свет. Полосочкой - габарит, остальное - указатель. Расположение полосочки по-выбору, или иной вариант...







Теперь задний фонарь. Сплошной платы там не поставить - перегородка стоит. А так, вариант такой:





Передний повторитель на крыле - у меня стоят от 2105 прямоугольные бесцветные, родные надо каким-то образом развальцевать, а потом опять завальцевать...и не факт, что соберется/разберется нормально



Финансы на материалы возможно понадобятся, когда от макетной части перейдем к практической До августа пока время есть.
